Назначение соединителя 2РТТ40КПЭ14В

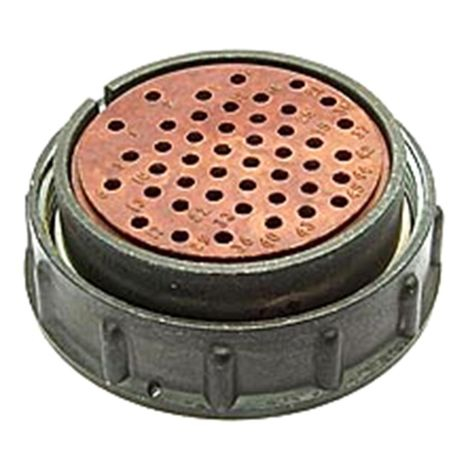

Изделие 2РТТ40КПЭ14В представляет собой кабельную розетку серии теплостойких, пылебрызгозащищённых цилиндрических соединителей 2РТТ для внутреннего монтажа. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В (амплитудное значение 850 В). Он применяется в токовых цепях с нагрузкой до 200 А на контакт и обеспечивает надёжное соединение в сложных климатических условиях.

Конструкция рассчитана на эксплуатацию в составе аппаратуры, где требуется устойчивость к вибрационным и ударным воздействиям, широкий диапазон рабочих температур и защита от пыли и брызг. Соединители серии 2РТТ — негерметичные, с резьбовым соединением и пайкой для монтажа, что определяет их применение в стационарных блоках и кабельных сборках внутри корпусов оборудования.

Расшифровка обозначения

Маркировка 2РТТ40КПЭ14В содержит полную информацию о конструктивных особенностях изделия:

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов;
• 40 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — исполнение для экранированного кабеля;
• 14Г — розетка;
• 22 — комбинация контактов: 14 штук, из них 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм;
• В — всеклиматическое исполнение по ТУ ГЕ0.364.120.

Каждый символ в обозначении отражает определённое конструктивное или эксплуатационное свойство, что позволяет однозначно идентифицировать модификацию при подборе ответной части и планировании замены.

Технические характеристики

Соединитель оснащён серебряным покрытием контактов. Сопротивление контакта составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм. Допустимый ток на контакт — 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм. Общая токовая нагрузка достигает до 230 А.

Рабочий температурный диапазон соединителя — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате. Допускаются одиночные ударные воздействия с ускорением до 10000 метров в секунду в квадрате.

Количество сочленений составляет 500 циклов. Минимальная наработка — 1000 часов. Конструкция предусматривает резьбовое соединение и монтаж методом пайки.

Применение

Соединитель 2РТТ40КПЭ14В применяется в составе электротехнических и радиоэлектронных устройств, работающих в условиях повышенных механических нагрузок и широкого диапазона температур. Исполнение для экранированного кабеля позволяет использовать изделие в цепях, где требуется снижение влияния электромагнитных помех. Всеклиматическое исполнение подтверждает пригодность к эксплуатации в различных климатических зонах.

Благодаря серебряному покрытию контактов обеспечивается стабильное переходное сопротивление и устойчивость к окислению в процессе длительной работы. Комбинация контактов двух диаметров позволяет распределять силовые и сигнальные цепи в пределах одного соединителя, что упрощает монтаж и сокращает количество разъёмных узлов в аппаратуре.
