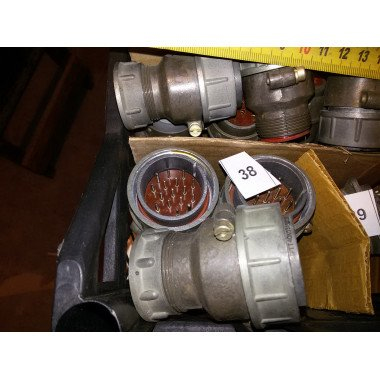

Назначение соединителя 2РТТ40КПЭ-16Ш-23В

Цилиндрический низкочастотный электрический соединитель 2РТТ40КПЭ-16Ш-23В предназначен для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Изделие рассчитано на работу в цепях постоянного и переменного тока с частотой до 3 МГц и максимальным амплитудным напряжением до 850 В. Соединитель обеспечивает надёжное разъёмное соединение кабельных линий с блочной частью аппаратуры и применяется в стационарных и подвижных установках, где требуется устойчивость к внешним воздействиям и многократным перекоммутациям.

Конструкция вилки кабельного исполнения с прямым кожухом и экранированным кабелем позволяет использовать соединитель в трактах, чувствительных к электромагнитным помехам. Всеклиматическое исполнение расширяет область применения изделия на аппаратуру, эксплуатируемую как в отапливаемых помещениях, так и вне их.

Конструктивные особенности и технические параметры

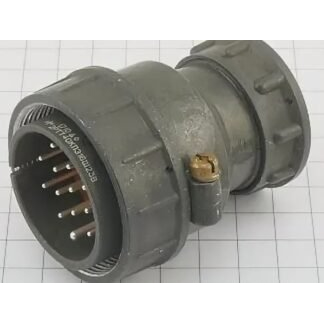

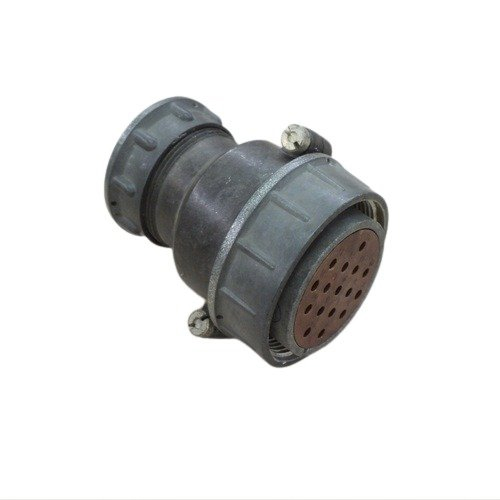

Соединитель 2РТТ40КПЭ-16Ш-23В имеет 16 контактов и условный размер корпуса 40. Кабельное исполнение вилки обозначено индексом КПЭ, прямой кожух — литерой П, экранированный кабель — сочетанием ЭШ. Изолятор выполнен с многопозиционной поляризацией и имеет 23 положения, что исключает ошибки при сочленении ответных частей и обеспечивает правильную ориентацию контактов.

К основным техническим параметрам изделия относятся:

• максимальное рабочее напряжение — 850 В (амплитудное значение);
• рабочая частота — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях;
• рабочий ток на контакт — от 0,15 до 20 А в зависимости от диаметра контакта;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• стойкость к вибрационным нагрузкам — от 1 до 5000 Гц с ускорением до 1500 метров на секунду в квадрате;
• минимальная наработка — 1000 часов, до 500 циклов сочленения-расчленения.

Фиксация соединителя резьбовая, контакты имеют серебряное покрытие. Монтаж проводов выполняется объёмной пайкой, что обеспечивает стабильность электрического контакта и удобство при ремонте и замене. Конструкция предусматривает пылебрызгозащиту, повышающую надёжность при эксплуатации в запылённых помещениях и при воздействии брызг.

Применение и монтаж

Соединитель 2РТТ40КПЭ-16Ш-23В применяется в составе радиоэлектронных блоков, измерительных комплексов, систем управления и связи, а также в аппаратуре, работающей в условиях умеренного и холодного климата. Изделие подходит для кабельных сборок, где требуется экранирование сигнальных цепей и защита от наведённых помех.

При монтаже ответной части следует учитывать количество положений поляризации изолятора и ориентацию ключа. Резьбовая фиксация обеспечивает плотное прилегание корпусов и защиту контактной зоны от загрязнений. После пайки рекомендуется проверить сопротивление изоляции и целостность экранирующей оплётки. Соединитель допускает многократные перекоммутации без снижения электрических характеристик в пределах заявленной наработки.
