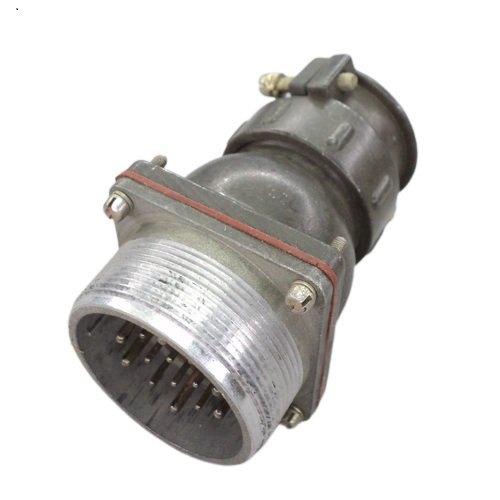

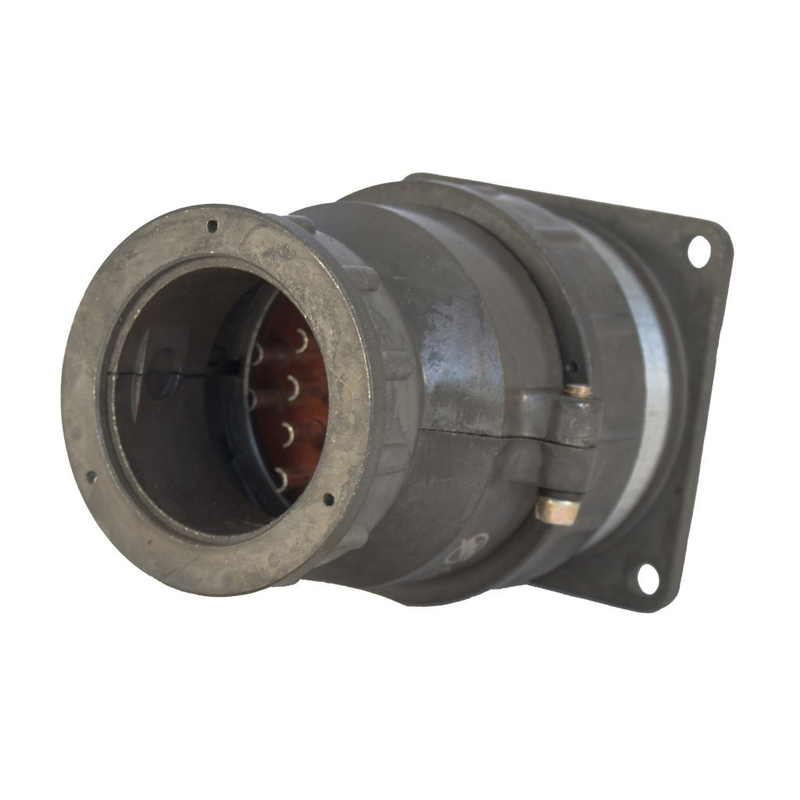

2РТТ40КПЭ-14Ш-22В — это низкочастотный цилиндрический электрический разъём серии 2РТТ, предназначенный для соединения цепей постоянного и переменного тока в радиоэлектронной и промышленной аппаратуре. Он относится к теплостойким, пылебрызгозащищённым, всеклиматическим соединителям с резьбовым соединением частей.

Расшифровка обозначения

• 2РТТ — тип разъёма (низкочастотный цилиндрический, теплостойкий, пылебрызгозащищённый).

• 40 — условный размер корпуса (крупный габарит серии).

• К — корпус кабельный (устанавливается на кабель, а не на прибор).

• П — патрубок прямой (вывод кабеля вдоль оси разъёма).

• Э — гайка патрубка для экранированного кабеля (обеспечивает присоединение оплётки и экранирование).

• 14 — количество контактов (14 электрических цепей в одном разъёме).

• Ш — часть «вилка» (штекер, с штырьковыми контактами).

• 22 — обозначение сочетания контактов (конкретное расположение и комбинация диаметров контактов).

• В — всеклиматическое исполнение (рассчитан на широкий диапазон условий эксплуатации). +3

Конструктивные особенности

• Форма корпуса: цилиндрический, с резьбовым соединением «вилка–розетка» для надёжной фиксации.

• Тип соединения: ручное, с резьбовой муфтой, обеспечивающей виброустойчивость и защиту от самораскручивания.

• Пылебрызгозащита: корпус и уплотнения защищают контакты от пыли и брызг, что важно для промышленной среды.

• Монтаж: внутренний объёмный монтаж, подключение проводников пайкой к контактам.

• Покрытие контактов: как правило, серебро, для снижения переходного сопротивления и повышения коррозионной стойкости.

Электрические характеристики (типовые для 2РТТ40КПЭ14Ш22В)

• Максимальное рабочее напряжение: до 700–850 В (амплитудное значение, зависит от конкретного источника, для серии 2РТТ до 850 В). +3

• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 МОм (для разъёмов серии 2РТТ указывают 5000 МОм). +3

• Количество контактов: 14; сочетание контактов «22» включает контакты разных диаметров (обычно 8 шт диаметром 1,5 мм и 6 шт 2,5 мм).

• Максимальная токовая нагрузка на контакт: ориентировочно до 20 А для контакта Ø1,5 мм и до 35 А для Ø2,5 мм.​

• Общий максимальный ток по разъёму: около 230 А.​

Пример: если вам нужно передать несколько силовых линий и сигнальные цепи в одном коннекторе, комбинация контактов разных диаметров в этом типономинале позволяет развести мощные и слаботочные цепи в одном разъёме.​

Механика и надёжность

• Вибрация: разъёмы серии 2РТТ выдерживают синусоидальную вибрацию в диапазоне 1–1000 (иногда до 5000) Гц с ускорениями порядка 100–300 м/с².

• Удары: допускаются одиночные и многократные удары с ускорениями до сотен–тысяч g (например, до 1000 g одиночного и 150 g многократного действия для 2РТТ40).​

• Минимальная наработка: не менее 1000 часов. +3
