Назначение и применение

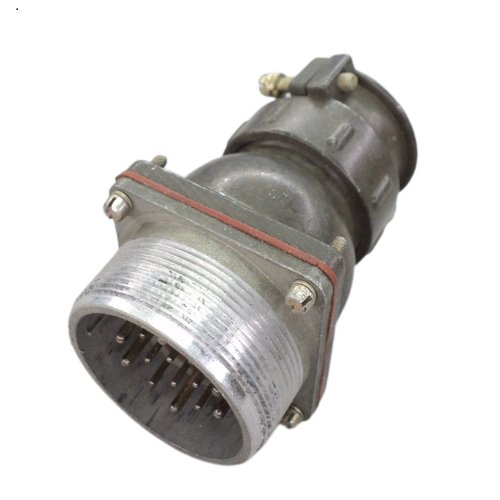

Кабельная розетка 2РТТ40КПЭ-14Г-22В (артикул 6389) относится к серии низкочастотных цилиндрических соединителей 2РТТ и предназначена для надежного соединения электрических цепей в различных аппаратах.

Соединители типа 2РТТ являются теплостойкими и пылебрызгозащищенными, имеют внутренний объемный монтаж и ручное соединение. Они применяются в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В (амплитудное значение — 850 В) и токовой нагрузке до 200 А на контакт.

Расшифровка обозначения

Маркировка 2РТТ40КПЭ-14Г-22В содержит информацию о конструкции и исполнении изделия:

• 2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов;
• 40 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — электротехническое исполнение;
• 14Г — 14 контактов, розетка (Г);
• 22 — сочетание контактов: 8 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм;
• В — всеклиматическое исполнение.

Подтвержденные особенности

Изделие сочетает несколько конструктивных и эксплуатационных особенностей, важных для стабильной работы разъемного соединения:

• пылебрызгозащищенное и теплостойкое исполнение;
• серебряное покрытие контактов;
• резьбовое сочленение;
• монтаж контактов пайкой;
• внутренний объемный монтаж;
• всеклиматическое исполнение;
• устойчивость к вибрации в диапазоне 1–5000 Гц с ускорением до 30 g;
• стойкость к одиночным ударам до 1000 g;
• ресурс не менее 500 циклов сочленения-расчленения;
• минимальная наработка 1000 часов.

Конструкция и монтаж

Розетка имеет кабельный корпус и прямой патрубок. Подключение кабеля выполняется через прямой ввод, фиксация соединения обеспечивается резьбовым сочленением. Контакты рассчитаны на монтаж пайкой и имеют серебряное покрытие, снижающее переходное сопротивление и повышающее надежность электрического контакта.

Внутренний объемный монтаж вместе с пылебрызгозащищенным исполнением позволяет использовать изделие в условиях запыленности и воздействия брызг, а всеклиматическое исполнение расширяет допустимый диапазон внешних условий эксплуатации.

Электрические параметры

Максимальная токовая нагрузка составляет 20 А на контакт диаметром 1,5 мм и 35 А на контакт диаметром 2,5 мм. Суммарная токовая нагрузка изделия — до 230 А.

Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции составляет не менее 5000 МОм.

Условия эксплуатации

Рабочий диапазон температур — от минус 60 °C до плюс 100 °C. Изделие выдерживает вибрационные нагрузки в диапазоне 1–5000 Гц с ускорением до 30 g и одиночные удары до 1000 g.

Ресурс по числу сочленений-расчленений составляет не менее 500 циклов, минимальная наработка — 1000 часов. Эти показатели позволяют применять розетку в разъемных соединениях, требующих многократного подключения и отключения без потери надежности контакта.
