Назначение и область применения

Соединитель 2РТТ40КП 3Ш21В (артикул 6359) относится к категории 2РТТ40 и представляет собой низкочастотный цилиндрический соединитель объёмного монтажа с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель применяется в авиации, судостроении и других отраслях, где требуется надёжное электрическое соединение в сложных условиях эксплуатации. Конструкция негерметичная, при этом обладает теплостойкостью и тропикоустойчивостью, что позволяет использовать её в аппаратуре с широким температурным диапазоном и повышенной влажностью.

Конструктивные особенности

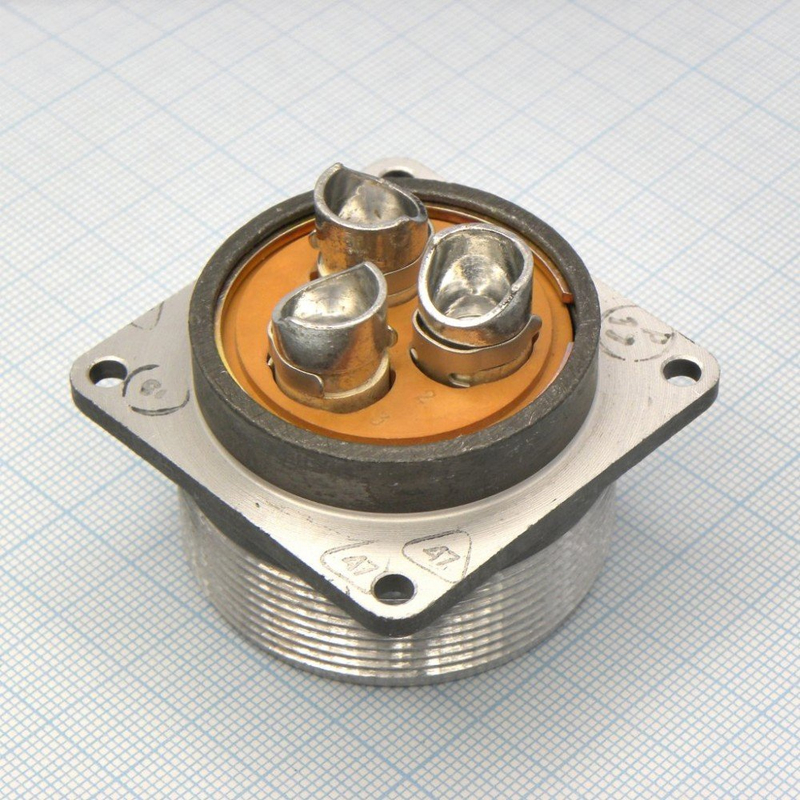

Изделие выполнено в цилиндрическом корпусе условного размера 40. В обозначении 3Ш зашифровано наличие трёх шлицевых контактов. Покрытие контактов — серебро, монтаж — пайка. Крепление ответных частей осуществляется резьбовым соединением.

• число контактов — 3 (шлицевые);
• условный размер корпуса — 40;
• исполнение — всеклиматическое (В);
• покрытие контактов — серебро;
• вид монтажа — пайка;
• способ фиксации — резьбовой.

Подтверждённые эксплуатационные характеристики

Рабочий температурный диапазон изделия составляет от минус 60 до плюс 100 °C. Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — не более 0,3 мОм. Соединитель выдерживает вибрационные нагрузки до 1500 м/с² и до 500 циклов сочленений-расчленений.

Изделие рассчитано на работу в условиях повышенной влажности 98 % при температуре плюс 40 °C и при пониженном атмосферном давлении. Такие показатели подтверждают пригодность соединителя для бортовой, судовой и промышленной аппаратуры, где важны стабильность электрического контакта и устойчивость к внешним воздействиям.

Варианты исполнения и особенности монтажа

По имеющимся каталожным данным, изделия типоразмера 2РТТ40 выпускаются, в частности, предприятием «Элекон» (Казань) в блочном и кабельном корпусах. Это позволяет подбирать соединитель под конкретную компоновку прибора или узла. При выборе следует учитывать, что монтаж выполняется пайкой, а фиксация ответной части — резьбовая, поэтому в месте установки необходимо предусмотреть пространство для затяжки и последующего обслуживания соединения.

Соединитель 2РТТ40КП 3Ш21В ориентирован на применение в составе низкочастотных цепей постоянного и переменного тока до 3 МГц. Изделие не является герметичным, поэтому при размещении вне корпусов с дополнительной климатической защитой следует учитывать необходимость защиты места сочленения от длительного воздействия влаги и конденсата.
