Назначение соединителя 2РТТ40КП 14В

Изделие 2РТТ40КП 14В представляет собой цилиндрический низкочастотный соединитель общего назначения, входящий в серию 2РТТ. Устройство разработано для коммутации электрических цепей в электронной и радиоэлектронной аппаратуре, где требуется многократное соединение и разъединение проводников. Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В.

Благодаря пылебрызгозащищённой конструкции, включающей резиновые кожухи, втулки и уплотнительные шайбы, разъём сохраняет работоспособность в условиях повышенной влажности и запылённости. Изделие предназначено для внутреннего монтажа экранированного или неэкранированного кабеля и применяется в составе приборных и кабельных соединений. Резьбовое соединение корпусов и одношпоночная поляризация исключают ошибки при сочленении.

Конструктивные особенности

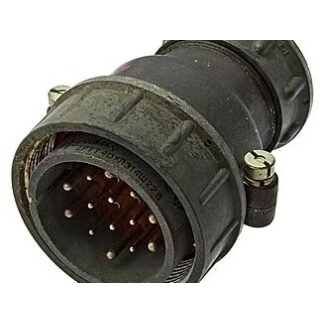

Модификация 2РТТ40КП 14В выполнена как кабельная розетка с прямым патрубком, что отражено в обозначении «КП». Условный размер корпуса составляет 40. Соединитель оснащён 14 контактами, маркировка «14Г» подтверждает количество контактных элементов, а обозначение «22В» указывает на диаметр контактов 2,2 мм. Литера «В» в наименовании соответствует всеклиматическому исполнению, допускающему применение изделия в широком диапазоне внешних условий.

Контакты соединителя покрыты серебром, что обеспечивает стабильное переходное сопротивление и надёжный электрический контакт. Метод монтажа — пайка. Изделие взаимосочленяемо с соединителями серий ШР и 2РТ-А по соответствующим техническим условиям, что расширяет возможности применения при комплектации оборудования и ремонте.

Эксплуатационные характеристики

• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Устойчивость к вибрационным нагрузкам: до 1500 метров на секунду в квадрате (150 g).
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500 циклов.
• Срок сохраняемости: 15 лет.

Общие сведения о серии 2РТТ

Серия 2РТТ включает 42 типономинала и 604 типоконструкции. В зависимости от исполнения соединители серии рассчитаны на токи от 0,15 до 2,5 А и различное количество контактов. Это позволяет подбирать разъёмы под конкретные схемотехнические задачи, обеспечивая совместимость внутри серии и с ранее выпускавшимися изделиями смежных серий.

Применение

Соединитель 2РТТ40КП 14В применяется в радиоэлектронной аппаратуре, измерительных приборах, блоках питания и системах управления. Всеклиматическое исполнение и расширенный температурный диапазон допускают установку изделия как в стационарной, так и в подвижной технике. Пылебрызгозащищённое исполнение позволяет использовать разъём в помещениях с нестабильными условиями окружающей среды, а также внутри корпусов оборудования, где возможны перепады влажности и температуры.
