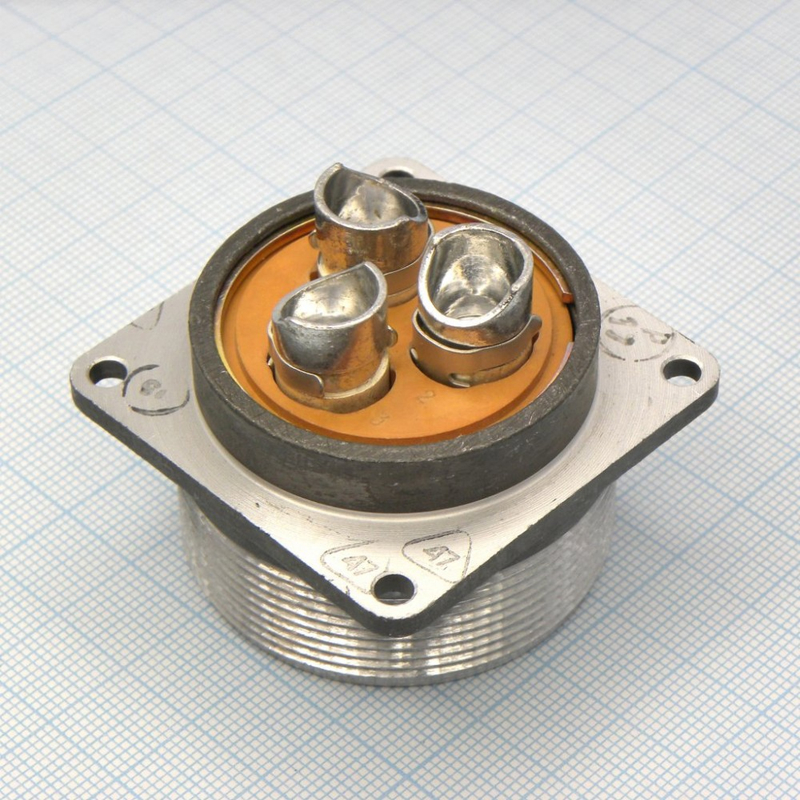

Назначение соединителя 2РТТ40К3Ш21В

Низкочастотный цилиндрический электрический соединитель 2РТТ40К3Ш21В предназначен для коммутации электрических цепей постоянного и переменного тока в составе промышленной и военной радиоэлектронной аппаратуры. Изделие относится к серии 2РТТ и рассчитано на применение в условиях, где требуется пылебрызгозащищённое, теплостойкое и тропикоустойчивое исполнение. Соединитель применяется для разъёмного сочленения кабельных и приборных линий при монтаже блоков, стоек и отдельных узлов радиоэлектронных систем.

Конструкция обеспечивает надёжное электрическое соединение при воздействии вибрационных нагрузок и повышенной влажности. Благодаря резьбовой фиксации сочленённого положения исключается самопроизвольное размыкание контактов в процессе эксплуатации. Изделие ориентировано на использование в аппаратуре, работающей в широком диапазоне климатических условий.

Расшифровка маркировки

Обозначение 2РТТ40К3Ш21В содержит сведения о типе, габарите, исполнении корпуса и количестве контактов соединителя. Каждый символ маркировки имеет стандартизированное значение в рамках серии 2РТТ.

• 2РТТ — тип низкочастотного цилиндрического соединителя пылебрызгозащищённого, теплостойкого и тропикоустойчивого исполнения.
• 40 — условный размер корпуса, определяющий габаритные размеры и предельное число контактов для данного типоразмера.
• К — вид корпуса: кабельный, в отличие от блочного исполнения, обозначаемого литерой «Б».
• 3 — количество контактов в соединителе.
• Ш — вид патрубка, указывающий на штепсельный тип исполнения.
• 21В — серия и климатическое исполнение: всеклиматическое, рассчитанное на широкий температурный диапазон и повышенную влажность.

Основные технические особенности

Соединитель 2РТТ40К3Ш21В рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения. Изделие относится к негерметичным соединителям, однако обладает теплостойкостью и тропикоустойчивостью, что обеспечивает стабильную работу в сложных климатических условиях.

Рабочий диапазон температур окружающей среды составляет ориентировочно от минус 60 до плюс 100 градусов Цельсия. Конструкция демонстрирует высокую устойчивость к вибрации и воздействию повышенной влажности. Сочленение вилки с розеткой выполняется вручную посредством резьбового ввинчивания с последующей фиксацией положения.

Конструкция и монтаж

Соединитель состоит из двух ответных частей — вилки и розетки. Предусмотрены приборные и кабельные варианты исполнения, что позволяет использовать изделие как для стационарной установки на корпусах блоков, так и для соединения кабельных трасс. Монтаж электрических цепей выполняется внутренним объёмным способом, преимущественно с применением пайки проводов непосредственно к контактным элементам соединителя.

Область применения

Изделие востребовано в составе радиоэлектронной аппаратуры промышленного и военного назначения, где предъявляются повышенные требования к надёжности электрических соединений. Соединитель применяется в блоках питания, системах управления, связном оборудовании и измерительных комплексах, эксплуатируемых в условиях перепадов температур, вибрации и высокой влажности.

Наличие трёх контактов определяет использование соединителя для коммутации цепей с ограниченным числом проводимых линий, например цепей питания, сигнальных линий управления или заземляющих проводников. Кабельное исполнение корпуса позволяет выполнять соединение с разделкой кабеля непосредственно на месте монтажа.
