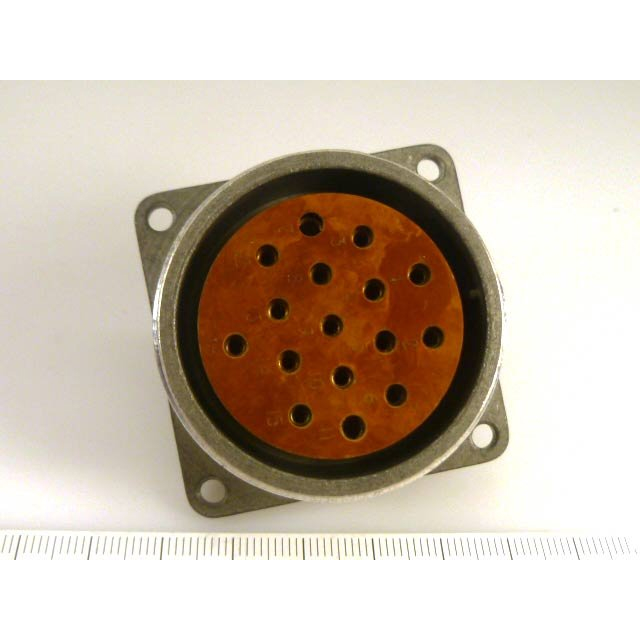

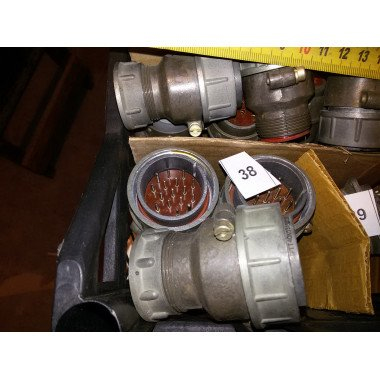

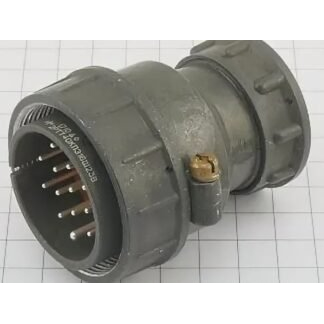

Назначение соединителя 2РТТ40К16Ш23В

Цилиндрический низкочастотный электрический соединитель 2РТТ40К16Ш23В предназначен для соединения и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие состоит из вилки и розетки, обеспечивая надёжное разъёмное контактное соединение при монтаже внутренних цепей оборудования. Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц при максимальном напряжении 850 В (амплитудное значение).

Конструкция предусматривает резьбовую фиксацию сочленяемых частей, что исключает самопроизвольное разъединение при вибрационных и ударных нагрузках. Контакты имеют серебряное покрытие, которое способствует стабильности электрических параметров и снижению переходного сопротивления в процессе эксплуатации. Монтаж проводов осуществляется методом пайки.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РТТ40К16Ш23В содержит полную информацию о типе и исполнении соединителя:

• 2РТТ — тип соединителя: негерметичный, теплостойкий, тропикоустойчивый;
• 40 — условный размер корпуса;
• К — кабельный корпус;
• 16 — количество контактов в розетке (16 шт.);
• Ш — щитовой монтаж;
• 23 — количество контактов в вилке (23 шт.);
• В — всеклиматическое исполнение.

Таким образом, соединитель имеет несимметричную конфигурацию контактов: розетка содержит 16 контактов, вилка — 23 контакта. Изделие предназначено для щитового монтажа с кабельным корпусом, что позволяет устанавливать его на панелях и корпусах аппаратуры с подводкой кабеля с тыльной стороны.

Технические характеристики и условия эксплуатации

Соединитель 2РТТ40К16Ш23В сохраняет работоспособность в широком диапазоне внешних воздействий. Диапазон рабочих температур составляет от -60 до +100 градусов Цельсия, что подтверждает всеклиматическое исполнение изделия и возможность применения в условиях как низких, так и повышенных температур окружающей среды.

Устойчивость к механическим нагрузкам подтверждена следующими характеристиками:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц;
• в отдельных вариантах исполнения — до 10000 Гц;
• механические удары до 1500 м/с²;
• ресурс — 1000 часов наработки;
• количество циклов сочленений-расчленений — 500.

Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжную электрическую развязку между контактами и корпусом. Совокупность указанных параметров позволяет применять соединитель в аппаратуре, эксплуатируемой в условиях повышенной вибрации, резких перепадов температур и значительных механических воздействий.

Применение и совместимость

Изделие используется во внутренних цепях аппаратуры для пайки, где требуется разъёмное соединение кабельных линий с щитовыми элементами конструкции. Резьбовая фиксация обеспечивает стабильность контактного соединения, а серебряное покрытие контактов поддерживает высокую проводимость на протяжении всего срока службы.

Соединитель 2РТТ40К16Ш23В взаимосовместим с соединителями серий ШР и 2РТ-А, что позволяет применять его в системах и устройствах, ранее укомплектованных указанными типами разъёмов, без дополнительной доработки ответных частей. Такая межсерийная совместимость расширяет возможности применения изделия при ремонте, модернизации и комплектации радиоэлектронной аппаратуры.

Изделие не имеет ограничений по применению внутри помещений при условии соблюдения паспортных электрических и климатических параметров. Рабочий диапазон частот до 3 МГц позволяет использовать соединитель в цепях питания, управления и сигнальных линиях низкочастотной аппаратуры.
