Назначение и область применения

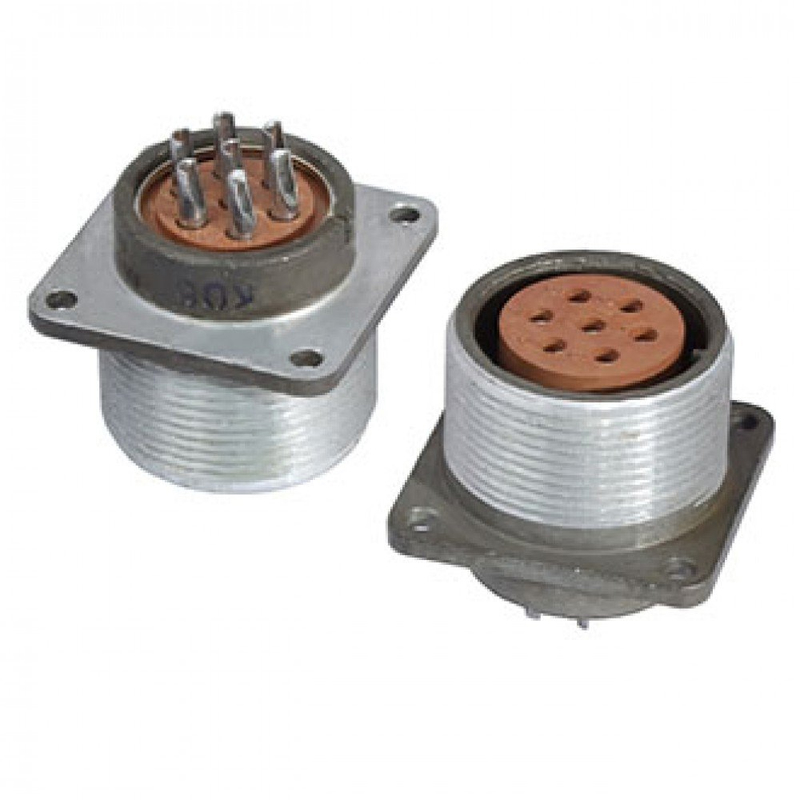

2РТТ40БУН3В — это приборная розетка блочного типа из серии низкочастотных цилиндрических соединителей 2РТТ, предназначенная для создания надежного разъемного соединения в электрических цепях постоянного и переменного тока. Изделие рассчитано на эксплуатацию в составе электро- и радиооборудования, где требуется коммутация силовых и сигнальных линий с использованием экранированных или неэкранированных кабелей.

Соединитель имеет пылебрызгозащищенную конструкцию и всеклиматическое исполнение, что позволяет применять его в жестких условиях окружающей среды, включая воздействие повышенной влажности и пониженного атмосферного давления. Блочный вид корпуса обеспечивает монтаж розетки непосредственно на приборную панель или корпус оборудования, а угловой патрубок упрощает подвод кабеля в условиях ограниченного пространства.

Расшифровка обозначения

Маркировка 2РТТ40БУН3В содержит информацию о конструктивных особенностях соединителя и его электрических параметрах:

• 2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов;
• 40 — условный размер корпуса;
• Б — блочный вид корпуса, приборное исполнение;
• У — угловой патрубок;
• Н — наличие резиновых втулок и шайб для дополнительной герметизации;
• 3Г — три контакта диаметром 5,5 мм;
• 21В — комбинация контактов и всеклиматическое исполнение.

Технические характеристики

Соединитель 2РТТ40БУН3В рассчитан на ток до 100 А на каждый контакт, при этом суммарный ток по всем контактам может достигать 300 А. Рабочее напряжение составляет до 850 В по амплитудному значению, а допустимый частотный диапазон достигает 3 МГц.

Электрические параметры изделия подтверждаются следующими значениями:

• количество контактов — 3 контакта диаметром 5,5 мм;
• сопротивление контакта — не более 0,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• покрытие контактов — серебро, монтаж выполняется пайкой с внутренней стороны;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• устойчивость к вибрации — в диапазоне от 1 до 5000 Гц при ускорении до 30 g;
• устойчивость к одиночным ударам — до 1000 g;
• ресурс сочленений — 500 циклов;
• наработка — 1000 часов.

Сочленение ответных частей выполняется резьбовым способом с одношпоночной поляризацией, что исключает неправильное соединение и обеспечивает надежную фиксацию в условиях вибрационных и ударных нагрузок.

Конструктивные особенности и монтаж

Приборная розетка 2РТТ40БУН3В имеет блочное исполнение корпуса, предназначенное для неподвижной установки на панели или корпусе оборудования. Угловой патрубок обеспечивает боковой выход кабеля, что позволяет экономить пространство при компоновке аппаратуры. Резиновые втулки и шайбы, входящие в конструкцию, повышают степень защиты от проникновения пыли и брызг, а также способствуют сохранению стабильных электрических характеристик при перепадах температуры и влажности.

Контакты с серебряным покрытием рассчитаны на монтаж пайкой с внутренней стороны розетки, что гарантирует низкое переходное сопротивление и долговременную стабильность соединения. Применяемые материалы и покрытия обеспечивают работоспособность изделия в широком диапазоне климатических условий, включая районы с холодным и тропическим климатом.
