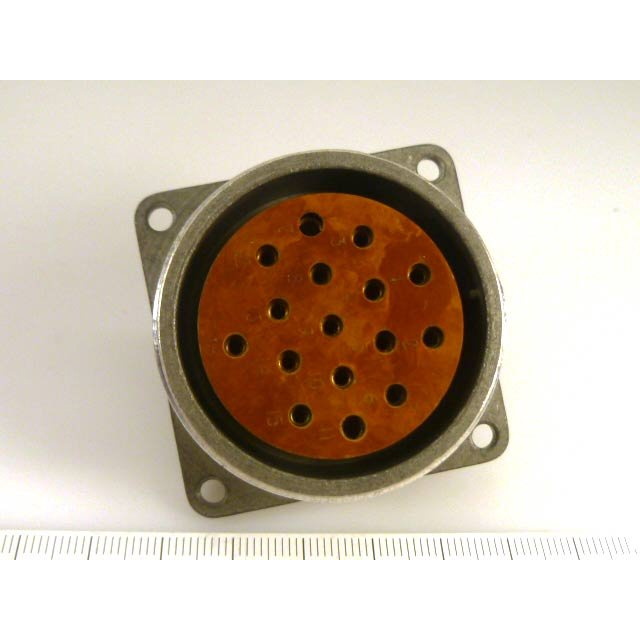

2РТТ40БУН16Ш23В — это блочная вилка приборная (замена для ШР40СК16НШ2 вилка блочная), относящаяся к серии низкочастотных цилиндрических пылебрызгозащищённых соединителей типа 2РТТ.

Основные характеристики

Соединители предназначены для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Максимальная токовая нагрузка на одиночный контакт — 20 А (для Ø1,5 мм) или 35 А (для Ø2,5 мм), общая нагрузка — до 190 А; сопротивление изоляции не менее 5000 МОм. Покрытие контактов — серебро, сочленение резьбовое с одношпоночной поляризацией, количество циклов соединения-расчленения — 500. +3

Дизайн и монтаж

Модель имеет блочный корпус (Б), отсутствие патрубка, 16 контактов, всеклиматическое исполнение (В) по ТУ ГЕ0.364.120. Предназначена для внутреннего монтажа с экранированными или неэкранированными кабелями, рабочий диапазон температур от -60 до +100 °C, устойчива к вибрации (1–5000 Гц, до 300 м/с²) и пониженному давлению.

Применение

Используется в электро-, радио- и контрольно-измерительной аппаратуре для надёжного соединения. Ответными частями служат розетки кабельные, такие как ШР40П16НШ2 или ШР40П16НШ2Н.
