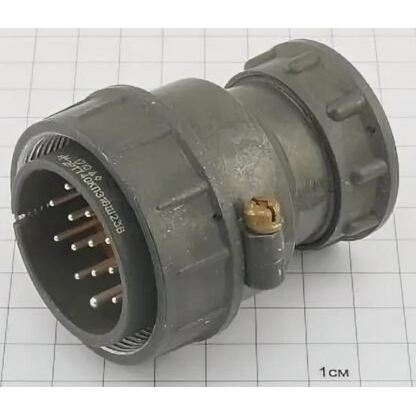

2РТТ40БУН16Ш23В (ЗАМЕНА ШР40СК16НШ2 ВИЛКИ БЛОЧНЫЕ)

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ40БУН16Ш23В (ЗАМЕНА ШР40СК16НШ2 ВИЛ БЛ)

2РТТ40БУН16Ш23В представляет собой пылебрызгозащищённую вилку блочного типа из серии низкочастотных цилиндрических соединителей 2РТТ.

Основные характеристики

Соединитель имеет условный размер корпуса 40, содержит 16 контактов с сочетанием 23 и предназначен для цепей постоянного или переменного тока (до 3 МГц) при напряжении до 850 В. Максимальная токовая нагрузка на одиночный контакт — 20 А (для Ø1,5 мм) или 35 А (для Ø2,5 мм), общая — до 190 А; рабочая температура от -60 до +100 °С. Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), механические удары, влажность 98% при +40 °С и пониженное давление до 1,3·10⁻⁴ Па.

Конструкция и обозначение

Расшифровка: 2РТТ — тип, 40 — размер, Б — блочный корпус, У — угловой патрубок, Н — гайка для неэкранированного кабеля, 16 — контакты, Ш — вилка, 23 — сочетание контактов, В — всеклиматическое исполнение. Сочленение резьбовое, покрытие контактов — серебро, сопротивление изоляции не менее 5000 МОм. +3

Замена и совместимость

Является заменой для ШР40СК16НШ2 (вилка блочная), совместима с розетками кабельными ШР40П16НШ2 или ШР40П16НШ2Н.

Применение

Используется во всеклиматическом исполнении для электро-, радио- и контрольно-измерительных приборов, устойчив к вибрациям и нагрузкам в промышленности, энергетике и телекоммуникациях. Ресурс — 500 сочленений/расчленений, срок сохраняемости 15 лет.

Описание

Назначение и область применения

Вилка блочного типа 2РТТ40БУН16Ш23В предназначена для работы в составе низкочастотных цилиндрических соединителей серии 2РТТ. Устройство применяется в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель рассчитан на эксплуатацию во всеклиматическом исполнении и сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия.

Изделие востребовано в электронной, радиотехнической и контрольно-измерительной аппаратуре, где требуется надёжное разъёмное соединение с защитой от пыли и брызг. Благодаря устойчивости к вибрационным и ударным нагрузкам вилка применяется в промышленном оборудовании, энергетических установках и телекоммуникационных системах. Конструкция рассчитана на ресурс не менее 500 циклов сочленения и расчленения, срок сохраняемости составляет 15 лет.

Конструктивные особенности

Соединитель имеет условный размер корпуса 40 и содержит 16 контактов с сочетанием 23. Максимальная токовая нагрузка на одиночный контакт составляет 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм. Общая допустимая токовая нагрузка достигает 190 А. Сопротивление изоляции — не менее 5000 МОм. Покрытие контактов выполнено из серебра, что обеспечивает стабильное электрическое соединение и низкое переходное сопротивление.

Корпус имеет блочное исполнение с угловым патрубком и гайкой для неэкранированного кабеля. Сочленение с ответной частью — резьбовое. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, механические удары, воздействие относительной влажности 98 процентов при температуре плюс 40 градусов Цельсия, а также пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па.

Расшифровка обозначения

2РТТ — тип соединителя;
40 — условный размер корпуса;
Б — блочный корпус;
У — угловой патрубок;
Н — гайка для неэкранированного кабеля;
16 — количество контактов;
Ш — вилка;
23 — сочетание контактов;
В — всеклиматическое исполнение.

Совместимость и замена

Изделие является прямой заменой вилки блочного типа ШР40СК16НШ2. Совместимость обеспечивается с розетками кабельными ШР40П16НШ2 и ШР40П16НШ2Н. При подборе ответной части необходимо учитывать соответствие условного размера корпуса, количества и сочетания контактов, а также типа сочленения.

Применение данного соединителя допустимо в тех же монтажных условиях, что и заменяемое изделие. Резьбовое сочленение обеспечивает надёжную фиксацию и защиту контактной группы от самопроизвольного разъединения при вибрациях. Пылебрызгозащищённое исполнение расширяет область использования устройства в условиях повышенной запылённости и воздействия влаги.
