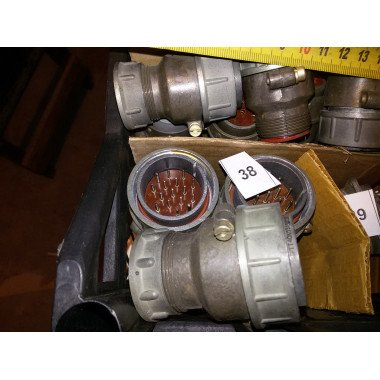

Назначение разъёма 2РТТ40БУН16Ш23В

Цилиндрический электрический соединитель 2РТТ40БУН16Ш23В производства завода «Элекон» в исполнении «5» предназначен для коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц. Изделие ориентировано на внутреннюю установку в аппаратуре, где требуется стабильное контактное соединение при воздействии вибраций, перепадов температур и пониженного атмосферного давления.

Разъём применяется в военной и промышленной технике: в блоках радиоэлектронной аппаратуры, системах связи, контрольно-измерительном оборудовании и устройствах автоматики. Конструкция с блочной установкой (БУН) и уплотнением (Н) обеспечивает защиту контактной зоны от проникновения пыли и влаги, что особенно важно при эксплуатации в герметизированных отсеках и внутри корпусов с ограниченным доступом.

Подтверждённые технические особенности

Соединитель рассчитан на максимальное рабочее напряжение до 700 В амплитудного значения. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм, что подтверждает высокое качество диэлектрических материалов и сборки.

Контактная группа представлена шестнадцатью штыревыми контактами (Ш). Контакты имеют диаметры 1,5 мм или 2,5 мм, что определяет допустимые токовые нагрузки:

• контакты диаметром 1,5 мм — рабочий ток до 10 А на контакт;
• контакты диаметром 2,5 мм — рабочий ток до 25 А на контакт.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Кратковременный нагрев контактов допускается до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Па.

Ресурсные показатели

Заявленные характеристики надёжности включают следующие значения:

• минимальная наработка — 1000 часов;
• срок службы — 500 соединений-расчленений;
• сохраняемость — 15 лет.

Эти параметры подтверждают пригодность разъёма для длительной эксплуатации в составе ответственного оборудования с редким техническим обслуживанием.

Применение и условия эксплуатации

Исполнение «5» определяет приёмку изделия по усиленным требованиям, что характерно для поставок в адрес предприятий оборонно-промышленного комплекса и производителей аппаратуры специального назначения. Год выпуска партии — 2015, артикул изделия — 50791.

Разъём 2РТТ40БУН16Ш23В устанавливается внутри приборов и блоков, где важны виброустойчивость, герметичность контактного узла и стабильность электрических параметров в экстремальных условиях. Штыревая контактная группа обеспечивает надёжное сочленение с ответной розеточной частью, а конструкция блочного исполнения упрощает монтаж на шасси или панели.

Категория изделия — 2РТТ40, что указывает на принадлежность к серии цилиндрических соединителей с резьбовой фиксацией и металлическим корпусом. Такая конструкция традиционно используется в аппаратуре, эксплуатируемой при механических нагрузках и в широком диапазоне климатических воздействий.
