Назначение и область применения

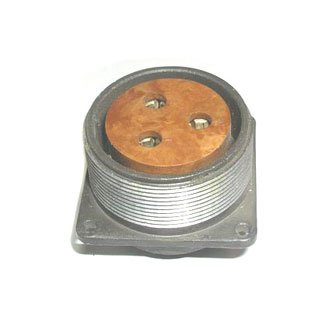

Приборная розетка 2РТТ40БУЭ3В относится к серии низкочастотных цилиндрических соединителей 2РТТ и предназначена для надёжного подключения электрических цепей в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и устройств специального назначения. Изделие обеспечивает коммутацию силовых и сигнальных линий в условиях, где предъявляются повышенные требования к устойчивости соединения, стабильности электрических параметров и защите от внешних воздействий.

Благодаря блочному исполнению корпуса розетка монтируется непосредственно на панель, шасси или корпус прибора, что делает её удобной для стационарной установки в аппаратуре с внутренним объёмным монтажом. Угловой патрубок позволяет оптимально организовать подвод кабеля или жгута в ограниченном пространстве, снижая механические нагрузки на контакты и упрощая компоновку узлов.

Конструктивные особенности

Корпус соединителя имеет условный размер 40 и выполнен по схеме с тремя контактами диаметром 5,5 мм. Контактные элементы изготовлены из серебра, что обеспечивает низкое переходное сопротивление и стабильную работу при значительных токах. Блочный вид корпуса обозначается литерой Б, угловой патрубок — литерой У, модификация Э указывает на специальное исполнение изделия.

Расшифровка полного обозначения 2РТТ40БУЭ3В:

• 2РТТ — тип: теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов;
• 40 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• У — угловой патрубок;
• Э — модификация (специальное исполнение);
• 3 — количество контактов — 3;
• В — всеклиматическое исполнение.

В обозначении также предусмотрено указание Г21В, которое определяет групповой монтаж и всеклиматическое исполнение с резьбовой фиксацией ответной части. Соединитель рассчитан на сочленение с вилками типа 2РТТ40, в том числе кабельными исполнения К и блочными исполнения Б, что расширяет возможности комплектации готовых изделий.

Технические характеристики

Соединитель 2РТТ40БУЭ3В рассчитан на ток до 100 А на один контакт, при этом суммарный ток по трём контактам может достигать 300 А. Рабочее напряжение составляет до 850 В амплитудного значения, диапазон частот — до 3 МГц. Сопротивление контакта не превышает 0,3 мОм, сопротивление изоляции — не менее 5000 МОм, что гарантирует надёжную работу даже в цепях с повышенными требованиями к изоляции.

Изделие выдерживает широкий спектр механических и климатических нагрузок:

• вибрационные воздействия в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• ударные нагрузки с ускорением до 10000 м/с²;
• температурный диапазон эксплуатации от минус 60 до плюс 100 градусов Цельсия;
• ресурс — не менее 500 циклов соединения и разъединения;
• наработка — не менее 1000 часов.

Монтаж и особенности подключения

Розетка 2РТТ40БУЭ3В предназначена для объёмного монтажа методом пайки. Контакты диаметром 5,5 мм обеспечивают достаточную механическую прочность и удобство пайки проводников соответствующего сечения. При монтаже следует учитывать угловое расположение патрубка, которое задаёт направление вывода проводников относительно плоскости установочной панели.

Пылебрызгозащищённое исполнение корпуса позволяет использовать соединитель в условиях повышенной запылённости и возможного попадания брызг, а всеклиматическое исполнение В допускает применение изделия во всех климатических зонах. Резьбовая фиксация ответной части обеспечивает надёжное удержание вилки в сочленённом состоянии и предотвращает самопроизвольное разъединение при вибрациях и ударах.

Соединитель применяется в цепях постоянного и переменного тока в составе приборов, где требуется высокая плотность монтажа, устойчивость к механическим нагрузкам и длительный срок службы без промежуточного обслуживания.
