2РТТ40БПН3Г21В 2024г «ОТК» Каскад

Цена:

4550 ₽

В наличии: 52 шт.

Производитель: Каскад

Технические характеристики

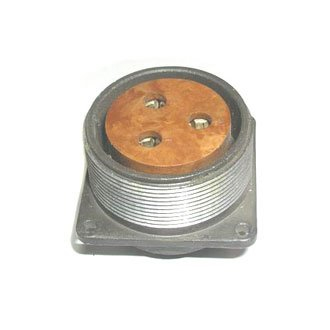

2РТТ40БПН3Г21В представляет собой блочную розетку-каскад «ОТК» из серии низкочастотных цилиндрических соединителей. Это теплостойкий, тропикоустойчивый разъём российского производства с резьбовой фиксацией, предназначенный для электрических цепей постоянного и переменного тока.

Соединитель имеет типоразмер корпуса 40, прямой патрубок и гайку для монтажа неэкранированным кабелем низкочастотного типа. Он рассчитан на 3 контакта диаметром 5,5 мм с компоновкой 21, максимальное напряжение до 850 В (амплитудное значение) и частоту до 3 МГц.

Рабочая температура варьируется от -60 до +100 °С (кратковременно до +180 °С), корпус из металла, изолятор из карболита. Выдерживает вибрацию 1–5000 Гц до 300 м/с², удары до 10000 м/с² и обеспечивает наработку не менее 1000 часов при 500 соединениях-расчленениях.

Используется в авиации, промышленности и других областях для надёжного соединения цепей с токовой нагрузкой до 100 А на контакт (общая до 300 А). Сопротивление контакта не более 0,3 мОм, изоляции — не менее 5000 МОм, срок сохраняемости 15 лет.

Каскад «ОТК» указывает на продукцию АО «Каскад», прошедшую отделочный контроль качества (например, в 2024 году), с пылебрызгозащитой и повышенной механической прочностью.

Описание

2РТТ40БПН3Г21В

2РТТ40БПН3Г21В: надежный разъем для промышленного оборудования

2РТТ40БПН3Г21В — круглый электрический соединитель, предназначенный для создания надежных разъемных соединений в промышленной технике, системах автоматизации, измерительном оборудовании и других устройствах, работающих в сложных условиях.

Разъемы серии 2РТТ применяются там, где важны устойчивость контакта, механическая прочность корпуса и удобство многократного подключения кабелей. Исполнение 2РТТ40БПН3Г21В используется при монтаже электрических цепей, передаче сигналов и подаче питания между отдельными блоками оборудования.

Особенности конструкции

Маркировка 2РТТ40БПН3Г21В указывает на принадлежность изделия к семейству круглых многоконтактных соединителей. Такие разъемы отличаются продуманной конструкцией, которая помогает обеспечить точное сопряжение ответной части и снизить риск случайного разъединения во время эксплуатации.

К ключевым особенностям относятся:

Круглая форма корпуса, удобная для компактного размещения на панели или в составе кабельной сборки.
Многоконтактная конфигурация для одновременного подключения нескольких электрических цепей.
Прочное исполнение, рассчитанное на регулярные циклы соединения и разъединения.
Возможность применения в аппаратуре с повышенными требованиями к надежности электрических соединений.
Удобство использования при техническом обслуживании, ремонте и замене отдельных модулей оборудования.

Где применяется 2РТТ40БПН3Г21В

Соединитель 2РТТ40БПН3Г21В востребован в различных отраслях, где требуется организовать надежное подключение кабелей и электронных компонентов. Он может использоваться при производстве и модернизации оборудования, а также при создании специализированных систем управления.

Основные сферы применения:

Промышленная автоматика и шкафы управления.
Контрольно-измерительные приборы.
Электротехническое оборудование.
Транспортные и машиностроительные системы.
Системы связи и передачи сигналов.
Испытательные стенды и лабораторные комплексы.
Оборудование специального назначения.

Преимущества использования

Выбор разъема 2РТТ40БПН3Г21В позволяет повысить удобство монтажа и обслуживания электрических систем. Разъемное соединение упрощает подключение модулей, помогает сократить время при диагностике неисправностей и делает конструкцию оборудования более технологичной.

При подборе соединителя важно учитывать соответствие ответной части, схему распайки контактов, способ монтажа, рабочие условия и требования конкретного проекта. Корректный выбор исполнения обеспечивает стабильную работу электрической цепи и длительный срок службы всей системы.

Заключение

2РТТ40БПН3Г21В — практичное решение для формирования надежных многоконтактных соединений в промышленной и специализированной аппаратуре. Благодаря прочной конструкции и удобству подключения разъем подходит для задач, где необходимы стабильность, ремонтопригодность и уверенная работа электрооборудования.
