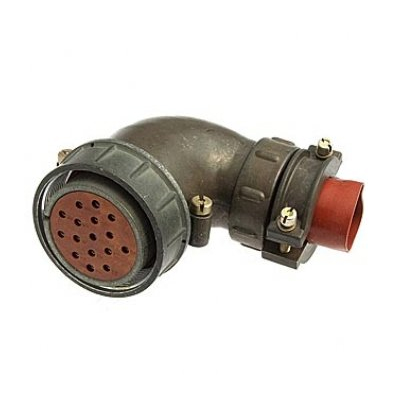

2РТТ40БПН16Ш23В (Э) — это блочная приборная вилка цилиндрического низкочастотного соединителя серии 2РТТ, пылебрызгозащищенного типа, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Описание

Соединители 2РТТ состоят из вилки и розетки с резьбовым сочленением и одношпоночной поляризацией корпусов, предназначены для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕ0.364.120. Покрытие контактов — серебро, что обеспечивает низкое сопротивление (не более 2,5 мОм для контактов Ø1,5 мм и 1 мОм для Ø2,5 мм). Буквы в обозначении расшифровываются так: Б — блочный корпус, П — прямой патрубок, Н — гайка для неэкранированного кабеля, Ш — вилка, В — всеклиматическое исполнение.

Технические характеристики

• Количество контактов: 16 (14 шт. Ø1,5 мм, 2 шт. Ø2,5 мм).

• Максимальная токовая нагрузка: 20 А на контакт Ø1,5 мм, 35 А на Ø2,5 мм; общая — 190 А.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Рабочая температура: от -60°C до +100°C; выдерживает вибрацию 1–5000 Гц (до 30 g), удары до 1000 g.

• Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов.

Применение

Такие соединители широко используются в электро- и радиоприборах, контрольно-измерительной технике, взаимосовместимы с сериями ШР и 2РТ-А. Символ "(Э)" может указывать на вариант для экранированного кабеля или модификацию, но базовые параметры аналогичны стандартной модели.
