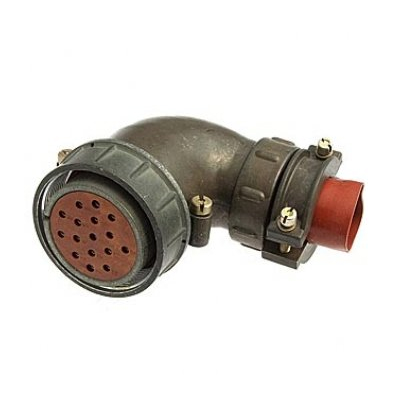

2РТТ40БПН16Ш23В (Э) — это блочная вилка приборная из серии цилиндрических низкочастотных соединителей 2РТТ, пылебрызгозащищенная, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А на контакт) и 2 шт. диаметром 2,5 мм (ток до 35 А на контакт), общая токовая нагрузка — до 190 А.
Сопротивление контакта не превышает 2,5 мОм (для Ø1,5 мм) и 1 мОм (для Ø2,5 мм), покрытие контактов — серебро, сопротивление изоляции — не менее 5000 МОм.
Сочленение резьбовое с одношпоночной поляризацией, предназначено для внутреннего монтажа во всеклиматическом исполнении по ТУ ГЕ0.364.120.

Условия эксплуатации

Работает при температурах от -60°C до +100°C, выдерживает пониженное давление до 1,3·10⁻⁴ Па.
Устойчив к вибрации (1–5000 Гц, до 30 g), ударам (до 1000 g одиночный, 150 g многократный), наработка — минимум 1000 часов, число сочленений-расчленений — 500.
Применяется в электро- и радиооборудовании, контрольно-измерительных приборах.

Расшифровка обозначения

2РТТ — тип (теплостойкий, пылебрызгозащищенный цилиндрический); 40 — размер корпуса; Б — блочный; П — прямой патрубок; Н — гайка для неэкранированного кабеля; 16 — число контактов; Ш — вилка; 23 — сочетание контактов; В — всеклиматическое; (Э) — возможно, вариант для экранированного кабеля.
