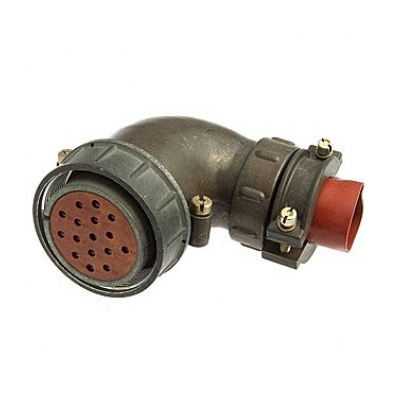

2РТТ40БПН16Ш23В (Э) — это блочная приборная вилка цилиндрического низкочастотного соединителя серии 2РТТ, пылебрызгозащищенная и теплостойкая. Она предназначена для надежного соединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А на контакт) и 2 шт. диаметром 2,5 мм (ток до 35 А на контакт), общая токовая нагрузка — до 190 А. Сопротивление контакта не превышает 2,5 мОм (для Ø1,5 мм) и 1 мОм (для Ø2,5 мм), покрытие контактов — серебро, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Работает во всеклиматическом исполнении при температурах от -60°C до +100°C, выдерживает вибрацию (1–5000 Гц, до 30 g), удары (до 1000 g), а также пониженное давление до 1,3×10⁻⁴ Па. Сочленение — резьбовое с одношпоночной поляризацией, количество циклов соединений-расчленений — 500, наработка — не менее 1000 часов.

Расшифровка обозначения

2РТТ — тип (теплостойкий, пылебрызгозащищенный, цилиндрический); 40 — условный размер корпуса; БПН — приборная вилка с прямым неэкранированным патрубком; 16Ш23 — 16 контактов с комбинацией Ш23 (14×Ø1,5 + 2×Ø2,5 мм); В (Э) — всеклиматическое исполнение.
