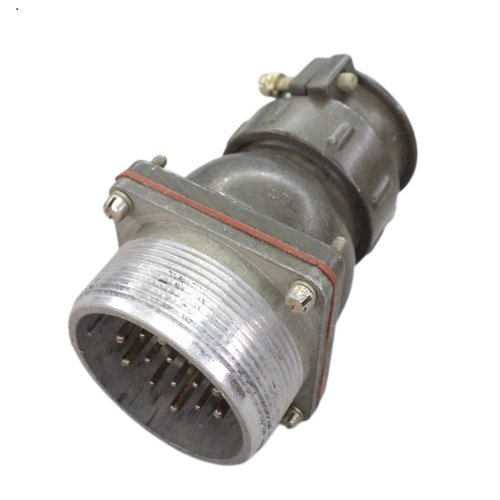

2РТТ40БПН16Ш23В (Э) — это блочная вилка приборная из серии цилиндрических низкочастотных пылебрызгозащищённых соединителей типа 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А на контакт) и 2 шт. диаметром 2,5 мм (ток до 35 А на контакт), общая токовая нагрузка — до 190 А. Сопротивление контакта не превышает 2,5 мОм (для Ø1,5 мм) и 1 мОм (для Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм, контакты покрыты серебром. Выполнен во всеклиматическом исполнении (В) для внутреннего монтажа, с прямым патрубком (П) для неэкранированного кабеля (Н), маркировка "Э" указывает на вариант для экранированного кабеля.

Условия эксплуатации

Работает при температурах от -60°C до +100°C, выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 10000 м/с² одиночные, 1500 м/с² многократные) и пониженное давление до 1,3·10⁻⁴ Па. Ресурс: минимум 1000 часов наработки, 500 циклов сочленения-расчленения. Применяется в электро- и радиоприборах, контрольно-измерительной технике.
