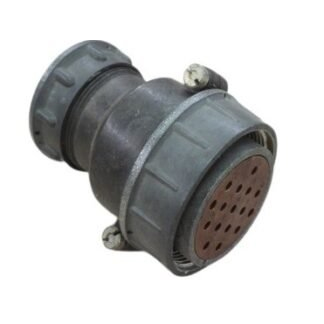

2РТТ40БПН16Г23В «5» — это цилиндрический низкочастотный электрический разъём (розетка блочная с прямым патрубком), предназначенный для подключения в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

Имеет 16 контактов (14 шт. диаметром 1,5 мм и 2 шт. диаметром 2,5 мм), покрытие контактов — серебро, сопротивление контакта не более 2,5 мОм (для Ø1,5 мм) и 1 мОм (для Ø2,5 мм). Соответствует ТУ ГЕ0.364.120 ТУ, всеклиматическое исполнение, пылебрызгозащищённый, масса около 170 г. Ресурс — 500 сочленений-расчленений, наработка не менее 1000 часов.

Условия эксплуатации

Рабочая температура от -60 до +100 °C, относительная влажность до 98% при +25 °C, атмосферное давление от 1,33·10⁻⁴ до 50,6·10⁴ Па. Выдерживает вибрацию 1–5000 Гц с ускорением 30 g, удары до 1000 g (однократные) и 150 g (многократные), акустические шумы до 170 дБ.

Монтаж и применение

Предназначена для внутреннего блочного монтажа, совместима с вилками типа 2РТ-А или ШР, рабочий ток на разъём до 190 A. Исполнение «5» обозначает вид приёмки (ВП, ПЗ).
