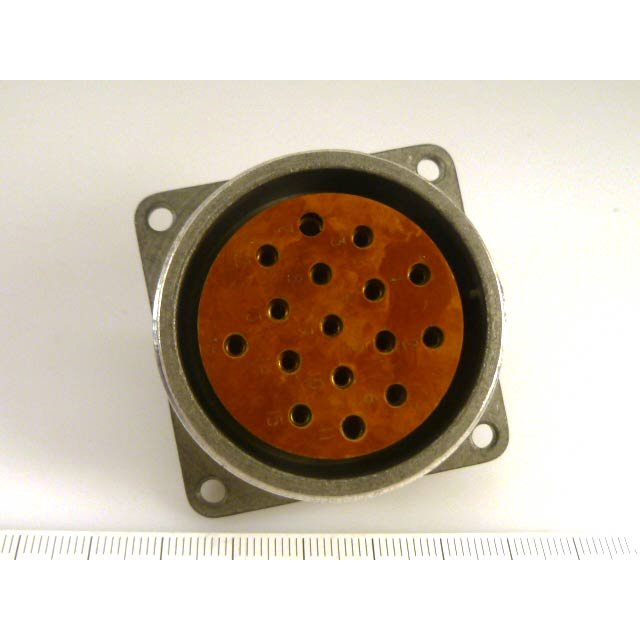

2РТТ40БПН16Г23В: цилиндрический разъём для надёжных электрических соединений

2РТТ40БПН16Г23В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для создания устойчивого разъёмного соединения в цепях постоянного и переменного тока. Исполнение применяется в аппаратуре, где важны механическая прочность, защита контактной группы и стабильность электрических параметров при длительной эксплуатации.

Разъём относится к приборным розеткам с прямым патрубком для присоединения неэкранированного кабеля. Резьбовой механизм сочленения предотвращает самопроизвольное расстыковывание, а одношпоночная поляризация исключает ошибочную ориентацию ответной части при подключении.

Основные характеристики

Контактная группа 2РТТ40БПН16Г23В построена по схеме «16Г23»: в ней предусмотрены 14 малогабаритных контактов диаметром 1,5 мм и два силовых контакта диаметром 2,5 мм. Такое сочетание удобно для оборудования, в котором одновременно передаются сигналы управления и подводится питание к отдельным нагрузкам.

Электрические параметры

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока. Для контактов различного диаметра допускаются разные значения токовой нагрузки:

• до 20 А на контакт диаметром 1,5 мм;

• до 35 А на контакт диаметром 2,5 мм;

• суммарная допустимая нагрузка на соединитель — до 190 А;

• переходное сопротивление контактов — не более 2,5 мОм для контактов 1,5 мм и не более 1,0 мОм для контактов 2,5 мм;

• максимальное рабочее напряжение в справочных данных указывается до 850 В; при проектировании необходимо руководствоваться конкретными ТУ и условиями эксплуатации изделия.

Серебряное покрытие контактных элементов снижает переходное сопротивление и способствует сохранению стабильного контакта. Это особенно важно в цепях питания, управления, измерения и передачи низкочастотных сигналов.

Конструктивные особенности

Маркировка 2РТТ40БПН16Г23В отражает конструктивное исполнение разъёма: он относится к серии пылебрызгозащищённых цилиндрических соединителей, имеет корпус условного размера 40 и 16-контактную вставку. Приборное исполнение предназначено для установки на корпус, панель или стенку оборудования.

Прямой патрубок обеспечивает организованный ввод кабеля в зону пайки, а резьбовое сочленение повышает стойкость к вибрационным и механическим нагрузкам. Контакты выполнены съёмными, что упрощает ремонт и замену контактных элементов при обслуживании.

Для серии 2РТТ указываются эксплуатационные характеристики, соответствующие работе в условиях вибрации, ударов и перепадов температуры. В типовых данных диапазон рабочей температуры составляет от −60 до +100 °C, а срок сохраняемости — не менее 15 лет при соблюдении установленных требований хранения.

Где применяется 2РТТ40БПН16Г23В

Разъём 2РТТ40БПН16Г23В может применяться в оборудовании, где требуется многоштырьковое разъёмное подключение с надёжной механической фиксацией:

• системах промышленной автоматики и управления;

• электротехнических шкафах и приборных комплексах;

• измерительной и испытательной аппаратуре;

• системах связи и телемеханики;

• источниках питания и распределительных устройствах;

• транспортном, специальном и машиностроительном оборудовании;

• аппаратуре, работающей в условиях вибрации, запылённости и периодических механических воздействий.

При подборе ответной части необходимо обязательно сверять тип соединителя, схему расположения контактов, поляризацию, исполнение корпуса и назначение кабельного ввода. Для корректного включения в конструкторскую документацию определяющими являются действующие технические условия на конкретную партию и исполнение разъёма.
