Назначение соединителя 2РТТ40БПН14Ш22В

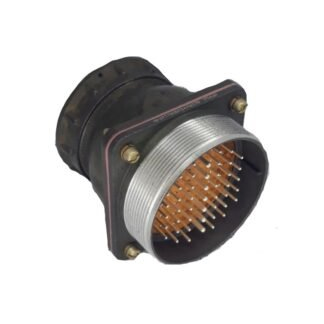

Блочная вилка 2РТТ40БПН14Ш22В представляет собой электрический цилиндрический низкочастотный пылебрызгозащищенный соединитель серии 2РТТ с условным размером корпуса 40 мм. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция рассчитана на объемный монтаж пайкой на неэкранированный кабель и допускает применение как с экранированными, так и с неэкранированными кабельными линиями.

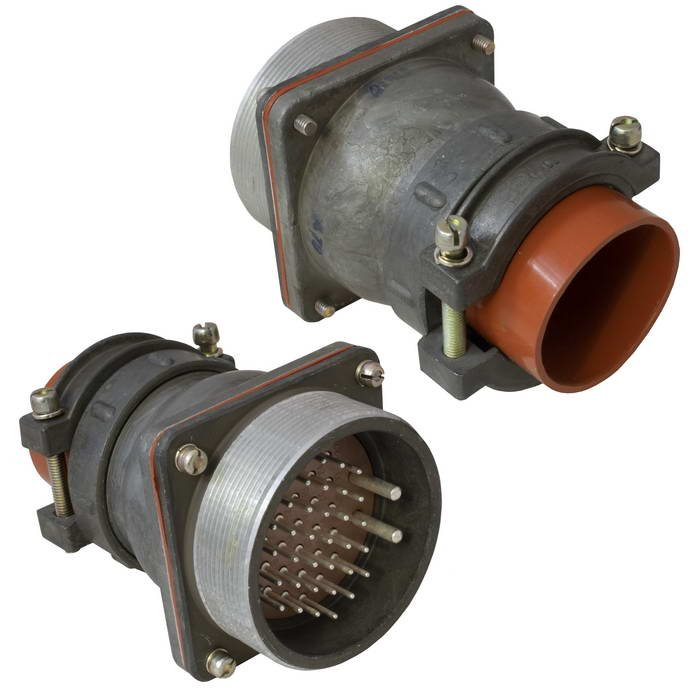

Соединитель относится к блочному (приборному) типу и устанавливается на корпус оборудования через прямой патрубок с крепежной гайкой. Резьбовое сочленение обеспечивает надежную фиксацию ответной части, а одношпоночная поляризация корпусов исключает ошибки при соединении. Изделие выполнено в негерметичном исполнении, однако пылебрызгозащищенная конструкция снижает влияние внешних загрязнений и брызг на контактную группу.

Подтвержденные особенности и технические параметры

Соединитель 2РТТ40БПН14Ш22В содержит 14 контактов с серебряным покрытием. Контактная группа включает 8 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Такое сочетание позволяет распределять токовые нагрузки в зависимости от типа подключаемых цепей.

• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — 20 А.
• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — 35 А.
• Общая допустимая токовая нагрузка — до 230 А.
• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Кратковременно допустимая температура — до плюс 180 градусов Цельсия.
• Устойчивость к механическим ударам — до 1500 метров на секунду в квадрате.
• Работоспособность при пониженном давлении — 1,3 на 10 в минус четвертой степени Па.

Изделие выдерживает не менее 500 сочленений-расчленений при наработке 1000 часов, что подтверждает его механическую надежность и стабильность электрических характеристик в процессе эксплуатации. Всеклиматическое исполнение по ТУ ГЕ0.364.120 допускает применение соединителя в различных климатических условиях.

Совместимость и применение

Соединитель 2РТТ40БПН14Ш22В взаимосочленяем с соединителями серий ШР и 2РТ-А, что расширяет возможности его интеграции в существующие электрические системы и облегчает подбор ответных частей. Благодаря унификации посадочных размеров и схемы расположения контактов изделие может заменять аналогичные соединители указанных серий без доработки ответных разъемов.

Области использования

Разъем применяется в радиоэлектронной аппаратуре, промышленном оборудовании, измерительных комплексах и системах управления, где требуется надежное разъемное соединение при значительных токах и широком диапазоне рабочих температур. Устойчивость к ударам и работа при пониженном давлении позволяют использовать изделие в аппаратуре, эксплуатируемой в сложных условиях, включая транспортные и специальные применения.

Конструкция с серебряным покрытием контактов обеспечивает низкое переходное сопротивление и стабильность соединения при длительной работе. Резьбовое сочленение предотвращает самопроизвольное расчленение при вибрациях и механических нагрузках. Прямой патрубок и гайка упрощают установку соединителя на панель или корпус прибора.
