Назначение и область применения

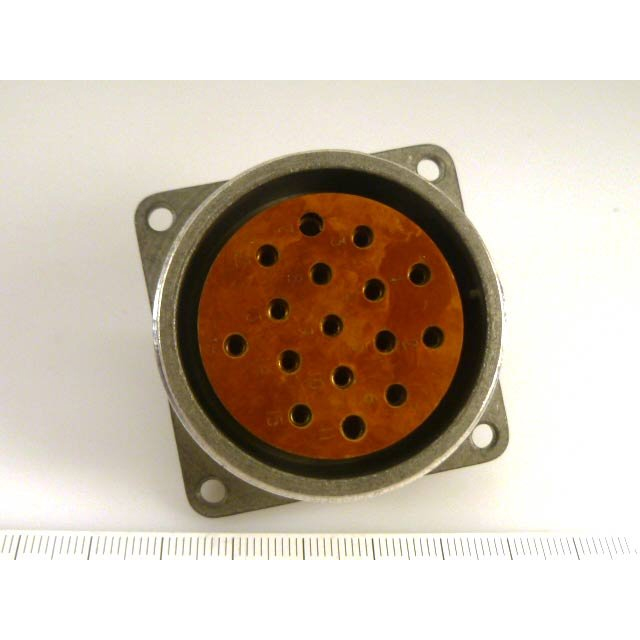

Разъём 2РТТ40БПН-16Г-23В представляет собой низкочастотный цилиндрический электрический соединитель серии 2РТТ в блочном приборном исполнении. Изделие выполнено в виде розетки с гнездовыми контактами и предназначено для объёмного монтажа методом пайки. Соединение ответных частей осуществляется при помощи резьбового замка, что обеспечивает надёжную фиксацию и защиту от самопроизвольного расчленения.

Разъём рассчитан на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном значении напряжения до 850 В. Основная сфера применения — аппаратура общего и специального назначения, где требуется стабильное многоконтактное соединение: блоки управления, приборные стойки, телекоммуникационное оборудование, промышленные системы автоматизации и контрольно-измерительные комплексы.

Конструктивные особенности и расшифровка маркировки

Маркировка изделия содержит полную информацию о его конструктивном исполнении:

• 2РТТ — серия цилиндрических низкочастотных разъёмов всеклиматического исполнения;
• 40 — условный размер корпуса, соответствующий крупному габариту для 16-контактной компоновки с высокой токовой нагрузкой;
• Б — приборный (блочный) корпус, устанавливаемый на панель или шасси;
• ПН — розетка с гнездовыми контактами для неэкранированного кабеля, в данной модификации блочная без патрубка;
• 16Г — 16 гнездовых контактов;
• 23 — сочетание контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм;
• В — всеклиматическое исполнение.

Корпус разъёма изготовлен из алюминиевого сплава с оксидированным защитным покрытием, изолятор выполнен из карболита. Цвет изолятора, как правило, коричневый, корпус имеет серый оттенок. Контакты выполнены из латунного сплава с серебряным покрытием, что повышает проводимость и устойчивость к коррозии.

Электрические характеристики

Разъём обеспечивает передачу значительных токовых нагрузок благодаря комбинированной схеме контактов разного диаметра:

• максимальный рабочий ток на контакт диаметром 1,5 мм — до 20 А;
• максимальный рабочий ток на контакт диаметром 2,5 мм — до 35 А;
• суммарный допустимый ток через разъём — до 190 А;
• сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление контакта диаметром 2,5 мм — не более 1,0 мОм;
• сопротивление изоляции — не менее 1000–5000 МОм в нормальных климатических условиях;
• максимальное рабочее напряжение — до 850 В амплитудного значения.

Механическая прочность и климатическая стойкость

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий, что подтверждается характеристиками всей серии 2РТТ:

• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением до 30 g;
• однократные ударные нагрузки до 1000 g, многократные до 150 g;
• работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па;
• относительная влажность воздуха до 98 процентов при температуре от плюс 25 до плюс 40 градусов Цельсия;
• ресурс — порядка 500 циклов сочленения и расчленения;
• минимальная наработка — около 1000 часов;
• срок сохраняемости — до 15 лет.

Монтаж и совместимость

Блочная конструкция разъёма предусматривает установку на панель или шасси с фиксацией через крепёжные отверстия корпуса. Подключение проводников осуществляется пайкой к хвостовикам гнездовых контактов с внутренней стороны прибора. Резьбовое соединение обеспечивает надёжное сочленение с ответной кабельной вилкой соответствующего типоразмера серии 2РТТ.

Разъём совместим с ответными частями, имеющими условный размер корпуса 40 и аналогичную схему расположения контактов. Применение серебряного покрытия контактов снижает переходное сопротивление и повышает стабильность электрического соединения в течение всего срока эксплуатации.
