Назначение соединителя 2РТТ40БПЭ3Ш21В

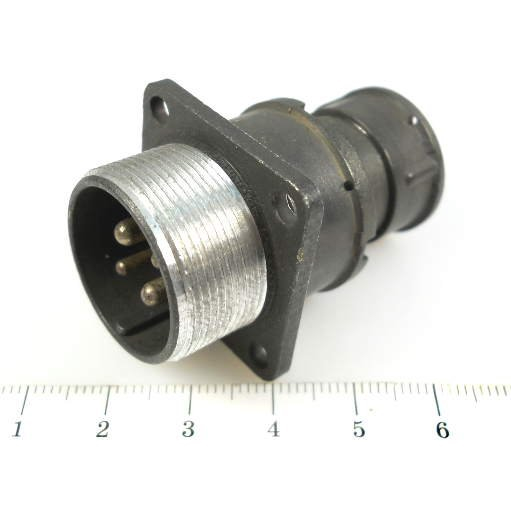

Блочная вилка приборная 2РТТ40БПЭ3Ш21В производства завода «Элекон» относится к серии низкочастотных цилиндрических теплостойких соединителей с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов и промышленного оборудования. Соединитель обеспечивает надежное разъемное соединение в условиях воздействия вибрационных и ударных нагрузок, а также при эксплуатации в обычном и тропическом климате.

Конструкция вилки предусматривает установку на приборную панель или корпус блока. Резьбовая фиксация ответной части гарантирует стабильность контакта при механических воздействиях и предотвращает самопроизвольное расчленение. Соединитель негерметичный, всеклиматичный, что допускает его применение внутри корпусов оборудования без прямого воздействия атмосферных осадков.

Подтвержденные технические особенности

Вилка 2РТТ40БПЭ3Ш21В имеет следующие характеристики, подтвержденные данными производителя:

• Количество контактов — 3, диаметр контакта 5,5 мм
• Покрытие контактов — серебряное
• Сопротивление контакта — не более 0,3 мОм
• Максимальная токовая нагрузка — до 100 А на контакт, суммарно до 300 А
• Рабочее напряжение — до 850 В (амплитудное значение)
• Рабочий диапазон частот — до 3 МГц
• Сопротивление изоляции — не менее 5000 МОм
• Ресурс — 1000 часов наработки и 500 сочленений-расчленений
• Устойчивость к вибрации — диапазон 1–5000 Гц, ускорение до 30 g
• Ударная прочность — до 1000 g одиночный удар, 150 g многократный

Условное обозначение расшифровывается следующим образом: 2РТТ — тип соединителя (теплостойкий, пылебрызгозащищенный), 40 — размер корпуса, Б — блочное исполнение, П — прямой патрубок, Э — гайка для экранированного кабеля, 3Ш — 3 контакта с одношпоночной поляризацией, 21В — вариант конструктивного исполнения. Внутренний монтаж — объемный.

Совместимость и применение

Соединитель 2РТТ40БПЭ3Ш21В взаимосочленяем с разъемами серий ШР и 2РТ-А, что обеспечивает широкую совместимость при замене и комплектации оборудования. Одношпоночная поляризация исключает ошибки при сочленении, гарантируя правильное взаимное расположение контактов.

Изделие применяется в приборах и оборудовании, где требуется высокая надежность электрических соединений: блоках питания, преобразовательной технике, системах управления электроприводами, контрольно-измерительных стендах. Наличие гайки для экранированного кабеля позволяет использовать вилку в схемах с экранированными проводниками, снижая влияние электромагнитных помех. Прямой патрубок упрощает ввод кабеля и монтаж внутри корпуса.

Условия эксплуатации и конструкция

Соединитель рассчитан на эксплуатацию в тропическом и обычном климате, что подтверждает его устойчивость к повышенной влажности и температуре. Блочная конструкция с резьбовым креплением обеспечивает жесткую фиксацию вилки на панели. Цилиндрическая форма корпуса с патрубком и фиксаторами, характерная для серии 2РТ, сохраняет преемственность с классическими разъемами ШР и упрощает подбор ответных частей.
