2РТТ40БПЭ3Ш21В 2024г «ОТК» Элекон
Производитель: Элекон
Технические характеристики
Разъём 2РТТ40БПЭ3Ш21В Элекон относится к серии низкочастотных цилиндрических соединителей типа 2РТТ от российского производителя «Элекон». Это приборный (блочный) соединитель, рассчитанный на работу в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при высоких рабочих напряжениях (до нескольких сотен вольт амплитудного значения).
Соединитель предназначен для соединения и разъединения электрических цепей в приборах, блоках и узлах радио‑ и электроаппаратуры (в том числе военной, авиационной и космической технике). Он используется при монтаже проводов и кабелей в условиях, где требуется повышенная надёжность и механическая устойчивость.
Корпус имеет цилиндрическую форму с резьбовой фиксацией в сочленённом положении, что обеспечивает прочное и устойчивое соединение.
Исполнение «всеклиматическое»: соединитель рассчитан на работу в диапазоне температур окружающей среды примерно от –60 до +100 °C с возможностью кратковременных перегревов до более высоких температур при смене режимов.
Соединитель относится к пылебрызгозащищённому типу, что повышает его устойчивость к воздействию пыли, брызг и влаги.
Максимальное рабочее напряжение обычно не превышает 700–850 В в амплитудном значении в зависимости от конкретного типа контакта.
Сопротивление изоляции в нормальных условиях не менее 1000 МОм.
Максимальный рабочий ток на один контакт достигает порядка 100–200 А в зависимости от конструкции и условий теплоотвода.
Соединитель рассчитан на высокие механические нагрузки: он выдерживает вибрации до ускорений около 100 м/с² , многократные удары до 1500 м/с² и кратковременные одиночные удары порядка 10 000 м/с².
Минимальная наработка без отказов составляет не менее 1000 часов.
Допускается не менее 500 циклов сочленения–расчленения без потери основных параметров.
Срок сохраняемости изделия (хранения без эксплуатации) обычно составляет не менее 15 лет при соблюдении условий хранения.
Если уточните, нужны ли подробности по конкретному подтипу (40Б, 40БПЭ, Ш21В и т.п.) или по схеме подключения, могу разобрать конструкцию и контактную схему более детально.
Описание
2РТТ40БПЭ3Ш21В
Соединитель 2РТТ40БПЭ3Ш21В: надежное решение для силовых цепей
2РТТ40БПЭ3Ш21В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для надежного разъемного подключения силовых и сигнальных цепей в промышленном, испытательном и специальном оборудовании. Исполнение с резьбовой фиксацией, одношпоночной поляризацией и пылебрызгозащитой помогает обеспечить устойчивое соединение при вибрациях, механических воздействиях и эксплуатации в сложной внешней среде.
Основные характеристики 2РТТ40БПЭ3Ш21В

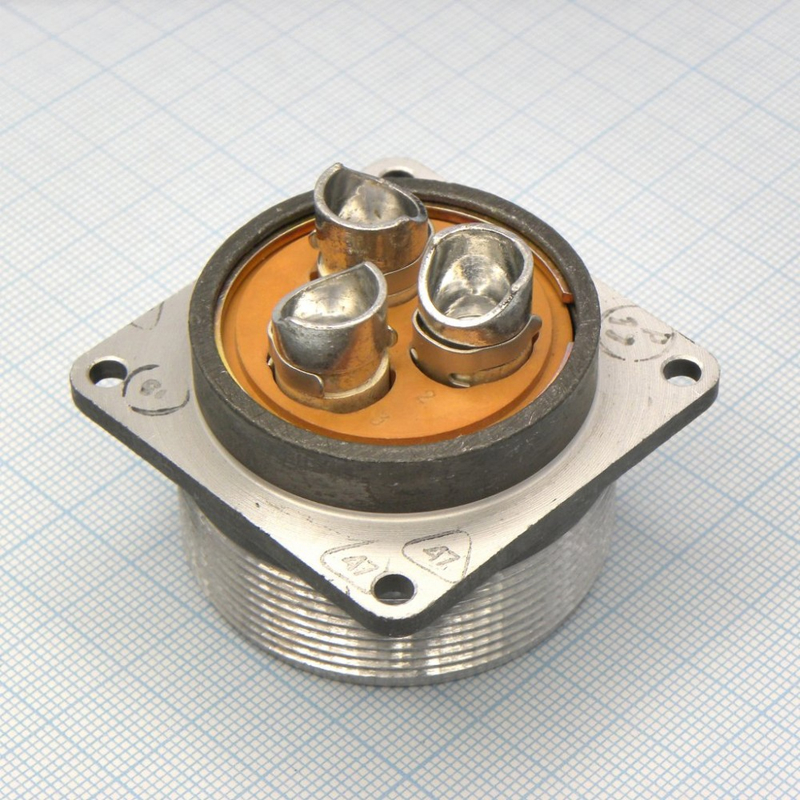

Маркировка 2РТТ40БПЭ3Ш21В указывает на приборное исполнение соединителя с прямым патрубком для экранированного кабеля. Номинальный размер корпуса — 40, контактная часть включает три штыревых контакта схемы 21 диаметром 5,5 мм. Такое исполнение рассчитано на подключение сравнительно мощных цепей при сохранении компактной и механически прочной конструкции.
| Параметр | Значение |
|---|---|
| Тип | Низкочастотный цилиндрический соединитель серии 2РТТ |
| Исполнение | Приборная вилка с прямым патрубком для экранированного кабеля |
| Условный размер корпуса | 40 |
| Количество контактов | 3 |
| Диаметр контактов | 5,5 мм |
| Максимальный ток на один контакт | До 100 А |
| Суммарная токовая нагрузка | До 300 А |
| Амплитудное напряжение | До 850 В |
| Рабочая частота переменного тока | До 3 МГц |
| Контактное сопротивление | Не более 0,3 мОм |
| Покрытие контактов | Серебро |
| Способ соединения | Резьбовой |
| Поляризация | Одношпоночная |
| Метод монтажа контактов | Пайка |
| Рабочий температурный диапазон | От −60 до +100 °C |
| Ресурс сочленений | Не менее 500 циклов |
Технические параметры следует сверять с действующими ТУ и конструкторской документацией для конкретной партии и условий применения.
Конструктивные особенности
Ключевое преимущество соединителя 2РТТ40БПЭ3Ш21В — сочетание силовых контактов большого диаметра с устойчивой механической фиксацией. Резьбовое сочленение предотвращает самопроизвольное расстыковывание при вибрации, а одношпоночная поляризация исключает неправильное взаимное положение вилки и ответной части при подключении.
Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильной передаче тока. Для контактов диаметром 5,5 мм нормируется сопротивление не более 0,3 мОм, что особенно важно для высокотоковых соединений: малое сопротивление уменьшает тепловые потери в контактной группе.
Прямой патрубок рассчитан на использование экранированного кабеля. Это конструктивное решение помогает организовать подключение кабельной линии с сохранением электромагнитной совместимости оборудования, особенно когда рядом располагаются силовые цепи, измерительные устройства или чувствительная электроника.
Где применяется разъем
Соединитель 2РТТ40БПЭ3Ш21В применяется в оборудовании, где требуется разъемное подключение трех силовых проводников с высокой механической надежностью. Типичные направления использования:
Силовые шкафы и приборные панели.
Промышленные установки и технологическое оборудование.
Испытательные стенды и лабораторные комплексы.
Системы электропитания, управления и коммутации.
Транспортная, энергетическая и специальная техника.
Кабельные сборки, работающие в условиях вибрации, перепадов температуры, загрязнения и брызг влаги.
Серия 2РТТ рассчитана на применение в цепях постоянного, переменного и импульсного тока; для переменного тока указывается частота до 3 МГц.
Что учитывать при применении
При проектировании кабельной сборки с 2РТТ40БПЭ3Ш21В важно проверить соответствие сечения проводников рабочему току, качество пайки и механическую разгрузку кабеля. Номинальное значение до 100 А на контакт не отменяет необходимости учитывать реальный режим нагрузки, длительность включения, температуру окружающей среды, плотность монтажа и допустимый нагрев.
Также необходимо обеспечить совместимость с ответной частью по серии, размеру корпуса, контактной схеме и поляризации. Резьбовое соединение должно быть полностью затянуто, а экранирующая часть кабеля — корректно подключена в соответствии с требованиями конкретного изделия и документации. Соединители 2РТТ предусматривают сочленение вилки и розетки, а их конструкция ориентирована на внутренний монтаж во всеклиматическом исполнении.
2РТТ40БПЭ3Ш21В — практичный вариант для трехполюсного силового подключения, когда критичны токовая нагрузка, низкое переходное сопротивление, вибростойкость и защищенность соединения.
