2РТТ40БПЭ3Ш21В: приборная вилка для надежных электрических соединений

Соединитель 2РТТ40БПЭ3Ш21В предназначен для создания разъемных соединений в цепях постоянного, переменного и импульсного тока. Это приборная вилка цилиндрического типа с прямым патрубком под экранированный кабель, рассчитанная на применение в радиоэлектронной, радиотехнической и промышленной аппаратуре.

Назначение 2РТТ40БПЭ3Ш21В

Разъем 2РТТ40БПЭ3Ш21В относится к пылебрызгозащищенной серии цилиндрических низкочастотных соединителей 2РТТ. Он используется там, где необходимо обеспечить механически прочное, стабильное и многократно разъединяемое подключение оборудования, кабельных жгутов, приборных панелей и электрических модулей.

Соединители серии применяются в цепях постоянного и переменного тока частотой до 3 МГц. Для серии указывается допустимое напряжение до 850 В по амплитудному значению; при выборе конкретного исполнения необходимо также учитывать схему расположения контактов, номинальный ток каждого контакта и условия эксплуатации.

Конструктивные особенности

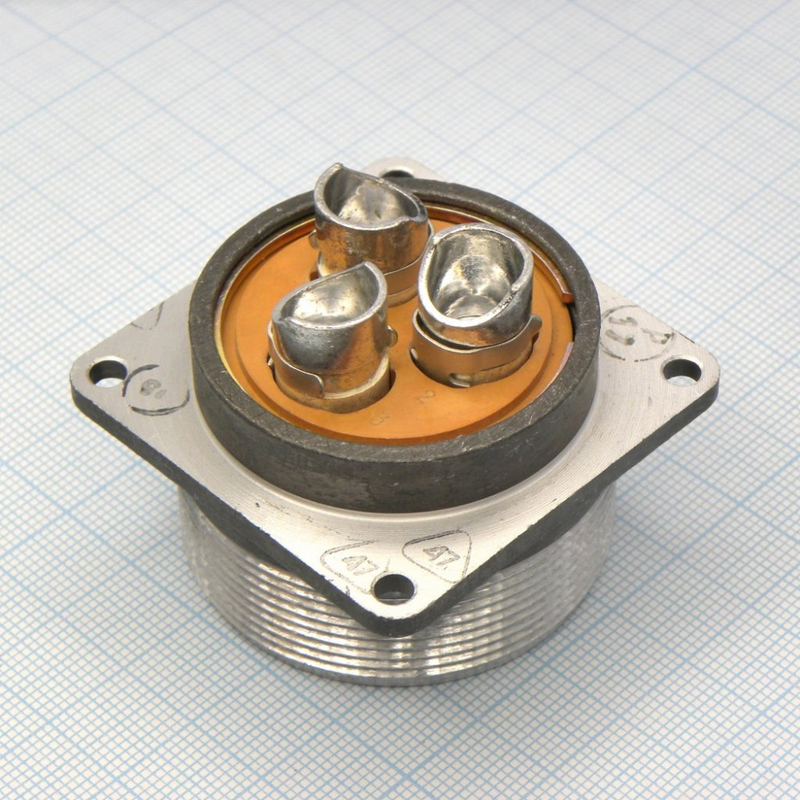

Исполнение 2РТТ40БПЭ3Ш21В представляет собой приборную вилку — блочную часть разъема, которая устанавливается на корпус устройства, щит, панель или оборудование. Прямой патрубок рассчитан на ввод экранированного кабеля, что особенно важно при прокладке цепей в условиях электромагнитных помех.

Основные особенности конструкции:

• Условный размер корпуса — 40.

• Количество контактов — 3.

• Контактная часть выполнена в исполнении «Ш», то есть вилка со штырьковыми контактами.

• Предусмотрен прямой патрубок для экранированного кабеля.

• Соединение частей разъема выполняется резьбовым способом.

• Поляризация корпуса — одношпоночная, что снижает риск неправильного сочленения.

• Контакты имеют серебряное покрытие.

• Подключение проводников выполняется пайкой.

Серебряное покрытие контактных элементов способствует уменьшению переходного сопротивления и повышает стабильность электрического контакта при эксплуатации. Резьбовое сочленение обеспечивает устойчивость к вибрациям, случайному расстыковыванию и механическим нагрузкам, характерным для промышленного оборудования.

Расшифровка маркировки

Маркировка 2РТТ40БПЭ3Ш21В содержит сведения о конструкции и исполнении соединителя:

Всеклиматическое исполнение позволяет использовать разъем в аппаратуре, предназначенной для эксплуатации в широком диапазоне внешних условий. Для соединителей серии указывается рабочий температурный диапазон от −60 до +100 °C, а сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Преимущества применения

2РТТ40БПЭ3Ш21В подходит для оборудования, где требуются высокая механическая надежность, защита соединения от внешних воздействий и удобство сервисного обслуживания. Возможность разъединения кабельной и приборной частей упрощает монтаж, замену блоков и диагностику электрических цепей.

Ключевые преимущества:

• Надежное резьбовое фиксирование ответной части.

• Защита от пыли и брызг при соблюдении условий монтажа.

• Использование экранированного кабеля для снижения влияния электромагнитных помех.

• Три контакта для подключения силовых, управляющих или комбинированных цепей.

• Пайка как способ монтажа, обеспечивающий прочное электрическое соединение.

• Одношпоночная поляризация, исключающая произвольную ориентацию при соединении.

• Совместимость серии 2РТТ с рядом соответствующих соединителей ШР, СШР и 2РТ-А при подтверждении конкретного исполнения по документации.

Где используется разъем

Приборная вилка 2РТТ40БПЭ3Ш21В применяется в аппаратуре общего и специального назначения. Типичные области использования включают:

• Промышленные шкафы управления и автоматики.

• Радиотехнические и электронные комплексы.

• Контрольно-измерительное оборудование.

• Системы электропитания и распределения сигналов.

• Кабельные сборки с экранированием.

• Стационарные приборы, блоки и панели с необходимостью быстрого разъединения цепей.

• Оборудование, работающее в условиях вибрации, температурных перепадов и электромагнитных помех.

При проектировании соединения важно подобрать ответную часть с соответствующими корпусом, поляризацией, контактной схемой и типом контактов. Для 2РТТ40БПЭ3Ш21В выбор сопрягаемого разъема должен выполняться по техническим условиям и документации на конкретную сборку, поскольку внешнее сходство изделий не гарантирует полной электрической и механической совместимости.

2РТТ40БПЭ3Ш21В — практичное решение для построения надежного разъемного интерфейса в цепях промышленной и специальной аппаратуры, особенно при необходимости использовать экранированный кабель и обеспечить устойчивость соединения к механическим воздействиям.
