Соединитель 2РТТ40БПЭ3Ш21В: надежное решение для силовых цепей

2РТТ40БПЭ3Ш21В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для надежного разъемного подключения силовых и сигнальных цепей в промышленном, испытательном и специальном оборудовании. Исполнение с резьбовой фиксацией, одношпоночной поляризацией и пылебрызгозащитой помогает обеспечить устойчивое соединение при вибрациях, механических воздействиях и эксплуатации в сложной внешней среде.

Основные характеристики 2РТТ40БПЭ3Ш21В

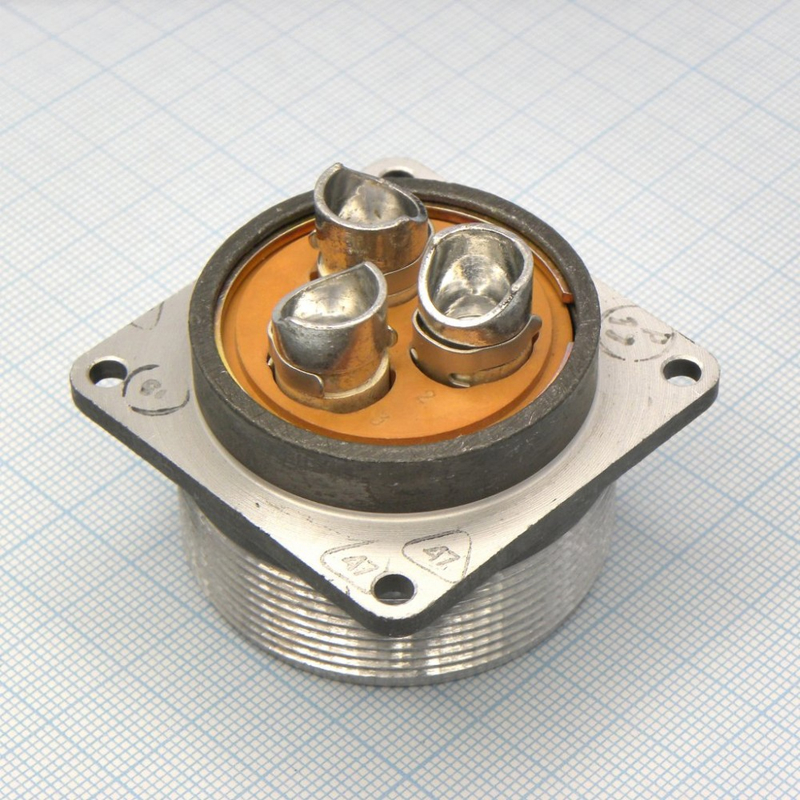

Маркировка 2РТТ40БПЭ3Ш21В указывает на приборное исполнение соединителя с прямым патрубком для экранированного кабеля. Номинальный размер корпуса — 40, контактная часть включает три штыревых контакта схемы 21 диаметром 5,5 мм. Такое исполнение рассчитано на подключение сравнительно мощных цепей при сохранении компактной и механически прочной конструкции.

Технические параметры следует сверять с действующими ТУ и конструкторской документацией для конкретной партии и условий применения.

Конструктивные особенности

Ключевое преимущество соединителя 2РТТ40БПЭ3Ш21В — сочетание силовых контактов большого диаметра с устойчивой механической фиксацией. Резьбовое сочленение предотвращает самопроизвольное расстыковывание при вибрации, а одношпоночная поляризация исключает неправильное взаимное положение вилки и ответной части при подключении.

Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильной передаче тока. Для контактов диаметром 5,5 мм нормируется сопротивление не более 0,3 мОм, что особенно важно для высокотоковых соединений: малое сопротивление уменьшает тепловые потери в контактной группе.

Прямой патрубок рассчитан на использование экранированного кабеля. Это конструктивное решение помогает организовать подключение кабельной линии с сохранением электромагнитной совместимости оборудования, особенно когда рядом располагаются силовые цепи, измерительные устройства или чувствительная электроника.

Где применяется разъем

Соединитель 2РТТ40БПЭ3Ш21В применяется в оборудовании, где требуется разъемное подключение трех силовых проводников с высокой механической надежностью. Типичные направления использования:

• Силовые шкафы и приборные панели.

• Промышленные установки и технологическое оборудование.

• Испытательные стенды и лабораторные комплексы.

• Системы электропитания, управления и коммутации.

• Транспортная, энергетическая и специальная техника.

• Кабельные сборки, работающие в условиях вибрации, перепадов температуры, загрязнения и брызг влаги.

Серия 2РТТ рассчитана на применение в цепях постоянного, переменного и импульсного тока; для переменного тока указывается частота до 3 МГц.

Что учитывать при применении

При проектировании кабельной сборки с 2РТТ40БПЭ3Ш21В важно проверить соответствие сечения проводников рабочему току, качество пайки и механическую разгрузку кабеля. Номинальное значение до 100 А на контакт не отменяет необходимости учитывать реальный режим нагрузки, длительность включения, температуру окружающей среды, плотность монтажа и допустимый нагрев.

Также необходимо обеспечить совместимость с ответной частью по серии, размеру корпуса, контактной схеме и поляризации. Резьбовое соединение должно быть полностью затянуто, а экранирующая часть кабеля — корректно подключена в соответствии с требованиями конкретного изделия и документации. Соединители 2РТТ предусматривают сочленение вилки и розетки, а их конструкция ориентирована на внутренний монтаж во всеклиматическом исполнении.

2РТТ40БПЭ3Ш21В — практичный вариант для трехполюсного силового подключения, когда критичны токовая нагрузка, низкое переходное сопротивление, вибростойкость и защищенность соединения.
