2РТТ40БПЭ16Ш23В 2015г «5» Элекон

Цена:

4550 ₽

В наличии: 59 шт.

Производитель: Элекон

Технические характеристики

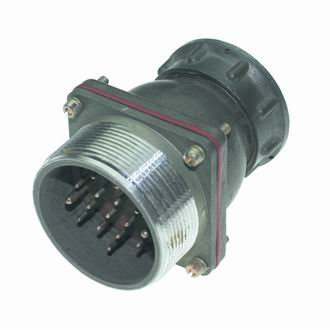

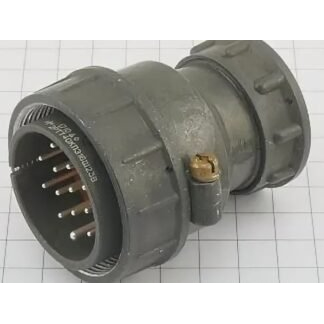

Соединитель 2РТТ40БПЭ16Ш23В Элекон «5» — это пылебрызгозащищённый цилиндрический низкочастотный электрический разъём серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Этот соединитель применяется для внутреннего монтажа в различных электронных и электротехнических устройствах, где нужна высокая надёжность и защита от пыли и брызг. Вилка 2РТТ40БПЭ16Ш23В выполнена в блочном исполнении с прямым патрубком и гайкой под экранированный кабель, что обеспечивает качественное экранирование линий.

Максимальное рабочее напряжение цепи — не более 700 В (амплитудное значение до 850 В).
Токовая нагрузка: на контакт диаметром 1,5 мм — до 10 А, на контакт диаметром 2,5 мм — до 25 А.
Сопротивление электрического контакта:
- для контакта Ø 1,5 мм — не более 2,5 мОм;
- для контакта Ø 2,5 мм — не более 1 мОм.
Сопротивление изоляции — не менее 1000 МОм.

Соединитель рассчитан на длительную работу в широком диапазоне внешних условий:

температура окружающей среды — примерно от −60 °C до +100 °C;
допустимый перегрев контактов позволяет выдерживать кратковременные температуры до +180 °C при смене режимов.
изделие способно работать при пониженном атмосферном давлении (до примерно 1,3·10⁻⁴ Па) и при значительных механических нагрузках: одиночные удары до 10 000 м/с² и вибрации, соответствующие нормам для бортовой аппаратуры.

Таким образом, 2РТТ40БПЭ16Ш23В Элекон «5» — это надёжный всеклиматический разъём, ориентированный на применение в аппаратуре повышенной жёсткости условий работы, включая военные и промышленные устройства.

Описание

Назначение соединителя 2РТТ40БПЭ16Ш23В

Соединитель 2РТТ40БПЭ16Ш23В Элекон «5» представляет собой пылебрызгозащищённый цилиндрический низкочастотный электрический разъём серии 2РТТ. Изделие предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Основная область применения — внутренний монтаж электронных и электротехнических устройств, где предъявляются повышенные требования к надёжности соединений и защите от пыли и брызг.

Разъём ориентирован на эксплуатацию в аппаратуре повышенной жёсткости условий работы, включая военные и промышленные устройства. Конструкция предусматривает блочное исполнение вилки с прямым патрубком и гайкой под экранированный кабель, что обеспечивает качественное экранирование линий и стабильность электрических характеристик.

Электрические параметры

Максимальное рабочее напряжение цепи составляет не более 700 В, при этом амплитудное значение может достигать 850 В. Токовая нагрузка зависит от диаметра контакта:

контакт диаметром 1,5 мм — до 10 А;
контакт диаметром 2,5 мм — до 25 А.

Сопротивление электрического контакта для контакта диаметром 1,5 мм не превышает 2,5 мОм, для контакта диаметром 2,5 мм — не более 1 мОм. Сопротивление изоляции составляет не менее 1000 МОм, что подтверждает высокие диэлектрические свойства изделия.

Условия эксплуатации

Соединитель рассчитан на длительную работу в широком диапазоне внешних условий. Температура окружающей среды при эксплуатации находится в пределах от −60 °C до +100 °C. Допустимый перегрев контактов позволяет выдерживать кратковременные температуры до +180 °C при смене режимов.

Изделие способно работать при пониженном атмосферном давлении до примерно 1,3·10⁻⁴ Па. Конструкция выдерживает значительные механические нагрузки, включая одиночные удары до 10 000 м/с² и вибрации, соответствующие нормам для бортовой аппаратуры. Это подтверждает пригодность соединителя для применения в условиях повышенной вибрационной и ударной нагрузки.

Приёмка и комплектация

Приёмка изделия соответствует обозначению «5». Год выпуска партии — 2015. Артикул товара — 50789. Производитель — Элекон.

Разъём не требует специального обслуживания в процессе эксплуатации и сохраняет заявленные характеристики в пределах установленного ресурса при соблюдении допустимых режимов работы.
