Назначение соединителя 2РТТ40БПЭ16Ш23В

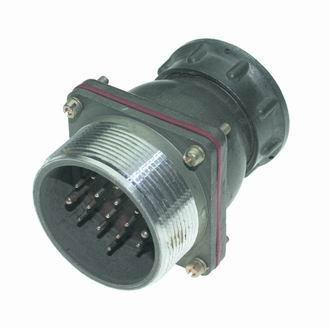

2РТТ40БПЭ16Ш23В представляет собой цилиндрический низкочастотный электрический соединитель (разъём) блочного типа. Изделие предназначено для коммутации электрических цепей переменного и постоянного тока в составе радиоэлектронной и радиотехнической аппаратуры. Конструкция предусматривает работу с экранированным кабелем, что обеспечивает защиту соединения от внешних электромагнитных помех и наводок.

Соединитель рассчитан на применение в аппаратуре, эксплуатируемой в стационарных условиях, а также в системах, где требуется повышенная надёжность электрического контакта при значительном количестве циклов сочленения и расчленения. Модель ориентирована на профессиональное использование в промышленной электронике, измерительной технике, связном оборудовании и других ответственных узлах.

Конструктивные особенности и маркировка

Полное условное обозначение 2РТТ40БПЭ16Ш23В отражает ключевые параметры исполнения. Серия 2РТТ определяет принадлежность к цилиндрическим низкочастотным соединителям с резьбовым соединением. Литера «Б» обозначает блочный корпус, обеспечивающий жёсткое крепление соединителя на панели или шасси аппаратуры. Прямой патрубок, обозначенный литерой «П», формирует осевой выход кабельного жгута без угловых переходов.

Наличие гайки для экранированного кабеля, указанной литерой «Э», позволяет надёжно фиксировать экранирующую оплётку кабеля на корпусе соединителя, создавая непрерывный экранирующий контур по всей длине соединения. Цифровое обозначение «16» указывает на количество штыревых контактов. Литера «Ш» подтверждает, что контакты выполнены в штыревом исполнении. Всеклиматическое исполнение, обозначенное литерой «В» в конце маркировки, допускает эксплуатацию изделия в широком диапазоне климатических условий.

Маркировка с обозначением вида приёмки «5» по ГОСТ соответствует повышенному контролю качества, проводившемуся по стандартам, действовавшим на 2015 год. Это подтверждает соответствие изделия требованиям к ответственным применениям, где предъявляются повышенные требования к надёжности и стабильности параметров.

Электрические параметры

• Максимальное рабочее напряжение — до 850 В
• Рабочая частота — до 3 МГц
• Сопротивление изоляции — не менее 5000 МОм
• Количество контактов — 16, исполнение штыревое
• Тип соединения — резьбовое, блочное крепление

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель 2РТТ40БПЭ16Ш23В сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Такая термостойкость позволяет использовать изделие как в неотапливаемых помещениях, так и в аппаратуре с интенсивным внутренним тепловыделением. Конструкция устойчива к пониженному атмосферному давлению до 1,3 умноженное на 10 в минус четвёртой степени паскаля, что допускает применение в высотном оборудовании и барокамерах.

Изделие рассчитано на работу при относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия. Это обеспечивает стабильность электрических параметров в условиях повышенной влажности, включая тропический климат. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 герц, что подтверждает его пригодность для установки на подвижных объектах и в аппаратуре, подверженной механическим воздействиям.

Надёжность и ресурс

Минимальная наработка соединителя составляет 1000 часов при выполнении 500 циклов сочленения и расчленения. Ресурс по количеству соединений подтверждает возможность многократного использования разъёма при обслуживании и ремонте аппаратуры без ухудшения качества контакта. Высокое сопротивление изоляции не менее 5000 МОм минимизирует токи утечки между соседними цепями, что особенно важно при передаче слаботочных сигналов в измерительной технике.

Рекомендации по применению

1. Стационарная радиоэлектронная аппаратура с блочной компоновкой узлов
2. Измерительные комплексы и стендовое оборудование с частыми перекоммутациями
3. Промышленные системы связи и передачи сигналов с экранированными кабельными трассами
4. Аппаратура, эксплуатируемая в условиях повышенной влажности и вибрации
5. Высотное и климатическое оборудование с пониженным давлением окружающей среды

Благодаря сочетанию блочного крепления, экранированного кабельного ввода и всеклиматического исполнения, соединитель 2РТТ40БПЭ16Ш23В обеспечивает стабильное электрическое соединение в ответственных узлах аппаратуры, где требуется надёжная фиксация разъёма и защита сигнальных цепей от электромагнитных помех.
