2РТТ40БПЭ16Г23В 2015г «5» Элекон

Цена:

6250 ₽

В наличии: 61 шт.

Производитель: Элекон

Технические характеристики

2РТТ40БПЭ16Г23В «Элекон 5» — это разъём (вилка) производства завода «Элекон» с видом приёмки ОТК №5, предназначенный для надёжных соединений в цепях постоянного и переменного тока с частотой до 3 МГц. Он используется преимущественно для внутреннего монтажа в различных электронных и радиоаппаратурных системах.

Соединитель рассчитан на максимальное рабочее напряжение 700 В (амплитудное значение до 850 В). Токовая нагрузка достигает 10 А на контакты диаметром 1,5 мм и 25 А на контакты диаметром 2,5 мм. Сопротивление изоляции не менее 1000 МОм, а сопротивление контактов — не более 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм).

Минимальная наработка изделия составляет 1000 часов, что обеспечивает долговечность в эксплуатации.

Диапазон рабочих температур — от -60°C до +100°C, с учётом перегрева контактов до +180°C. Соединитель выдерживает пониженное давление до 1,3·10^{-4} Па, механические удары до 10 000 м/с² (одиночные) и 1500 м/с² (многократные), а также линейные ускорения до 2000 м/с². Поддерживается синусоидальная вибрация в различных диапазонах частот.

Такие разъёмы подходят для приборных и кабельных соединений в сложных условиях, включая военную и авиационную технику, благодаря высокой надёжности и стойкости к внешним воздействиям. Они часто заменяют или аналогичны моделям типа ШР40П16ЭГ2.

Описание

2РТТ40БПЭ16Г23В

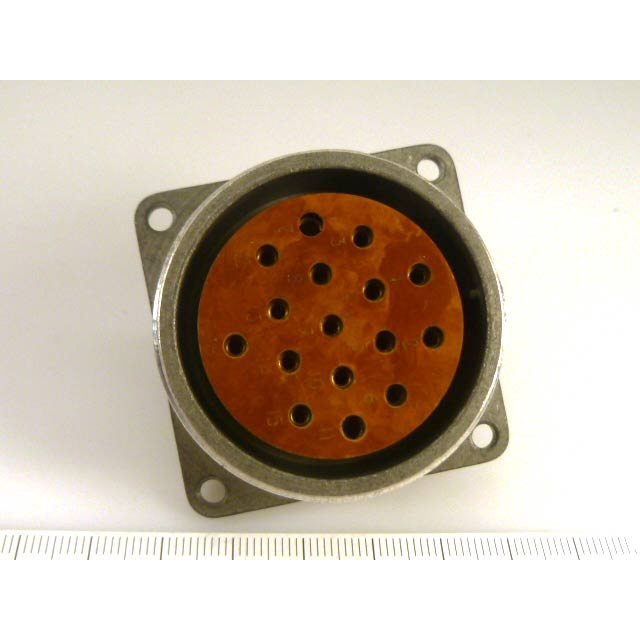

2РТТ40БПЭ16Г23В: цилиндрическая приборная розетка для экранированных кабелей

2РТТ40БПЭ16Г23В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде приборной (блочной) розетки. Изделие предназначено для внутреннего объемного монтажа, подключения экранированных кабелей и применения в цепях постоянного и переменного тока с частотой до 3 МГц.

Назначение разъема 2РТТ40БПЭ16Г23В

Разъем 2РТТ40БПЭ16Г23В используется в радиоэлектронной, приборостроительной, промышленной и специальной аппаратуре, где требуется надежное многоконтактное соединение кабельной линии с корпусом оборудования. Конструкция с прямым патрубком и гайкой ориентирована на ввод и закрепление экранированного кабеля, что помогает организовать механически устойчивое и технологичное подключение.

Сочленение пары разъемов выполняется резьбовым способом. Такое решение снижает риск самопроизвольного рассоединения при вибрации и механических воздействиях. Одношпоночная поляризация корпуса исключает неправильную ориентацию соединяемых частей при монтаже.

Расшифровка обозначения

Обозначение 2РТТ40БПЭ16Г23В содержит сведения о конструктивном исполнении соединителя:

Элемент маркировки	Значение
2РТТ	Серия низкочастотных цилиндрических соединителей
40	Условный размер корпуса
БПЭ	Блочная приборная розетка с прямым патрубком для экранированного кабеля
16	Количество контактов
Г23	Схема расположения и типоразмер контактной группы
В	Исполнение по конструктивному обозначению серии

Для варианта на 16 контактов применяется смешанная контактная группа: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Это позволяет одновременно передавать сигнальные цепи и подключать линии с более высокой токовой нагрузкой.

Основные характеристики

По данным справочных источников, разъем рассчитан на эксплуатацию в цепях с амплитудным напряжением до 850 В; в отдельных описаниях серии указывается рабочее напряжение до 700 В, поэтому для конструкторской документации и конкретного исполнения следует руководствоваться действующими ТУ и паспортом изделия.

Параметр	Значение
Тип	Низкочастотный цилиндрический соединитель, приборная розетка
Условный размер корпуса	40
Число контактов	16
Контактная группа	14 × Ø1,5 мм и 2 × Ø2,5 мм
Способ соединения	Резьбовой
Поляризация	Одношпоночная
Присоединение проводников	Пайка
Покрытие контактов	Серебро
Частота переменного тока	До 3 МГц
Сопротивление контакта Ø1,5 мм	Не более 2,5 мОм
Сопротивление контакта Ø2,5 мм	Не более 1 мОм
Сопротивление изоляции	Не менее 1000 МОм; для некоторых исполнений приводится 5000 МОм
Число сочленений-расчленений	До 500
Минимальная наработка	1000 часов
Рабочая температура среды	От −60 до +100 °C
Температура при смене температур	От −60 до +180 °C с учетом нагрева контактов

Особенности конструкции

Приборная розетка 2РТТ40БПЭ16Г23В рассчитана на монтаж в корпусе оборудования. Прямой патрубок обеспечивает удобный ввод кабеля по оси разъема, а наличие элементов крепления кабеля снижает передачу механического усилия на паяные соединения.

Серебряное покрытие контактов способствует снижению переходного сопротивления и повышает стабильность электрического соединения. Пайка проводников применяется для формирования долговечного контактного соединения при объемном монтаже.

В конструкции предусмотрено использование экранированного кабеля. Это особенно важно для сигнальных, управляющих, измерительных и силовых цепей, работающих в условиях электромагнитных помех. Экран кабеля позволяет повысить электромагнитную совместимость системы при корректном проектировании заземления и экранирующего контура.

Применение в оборудовании

Разъем 2РТТ40БПЭ16Г23В подходит для создания разъемных соединений в следующих системах:

Стационарная промышленная автоматика и шкафы управления.
Контрольно-измерительная и испытательная аппаратура.
Радиотехнические и электронные комплексы.
Системы связи, телеметрии и передачи сигналов.
Оборудование с повышенными требованиями к вибростойкости и надежности соединений.
Кабельные сборки, требующие экранирования и многоконтактного подключения.

При выборе ответной части необходимо учитывать совместимость по серии, размеру корпуса, схеме контактов, поляризации и виду контактной части. Для соединителей 2РТТ также указывается взаимосочленяемость с отдельными изделиями серий ШР и 2РТ-А при соблюдении соответствующих технических условий.

Для точного применения 2РТТ40БПЭ16Г23В в проекте необходимо сверять распайку контактов, электрические нагрузки по каждой цепи, требования к экранированию, условия окружающей среды и действующую техническую документацию на конкретное исполнение.
