2РТТ40БПЭ16Г23В: цилиндрическая приборная розетка для экранированных кабелей

2РТТ40БПЭ16Г23В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде приборной (блочной) розетки. Изделие предназначено для внутреннего объемного монтажа, подключения экранированных кабелей и применения в цепях постоянного и переменного тока с частотой до 3 МГц.

Назначение разъема 2РТТ40БПЭ16Г23В

Разъем 2РТТ40БПЭ16Г23В используется в радиоэлектронной, приборостроительной, промышленной и специальной аппаратуре, где требуется надежное многоконтактное соединение кабельной линии с корпусом оборудования. Конструкция с прямым патрубком и гайкой ориентирована на ввод и закрепление экранированного кабеля, что помогает организовать механически устойчивое и технологичное подключение.

Сочленение пары разъемов выполняется резьбовым способом. Такое решение снижает риск самопроизвольного рассоединения при вибрации и механических воздействиях. Одношпоночная поляризация корпуса исключает неправильную ориентацию соединяемых частей при монтаже.

Расшифровка обозначения

Обозначение 2РТТ40БПЭ16Г23В содержит сведения о конструктивном исполнении соединителя:

Для варианта на 16 контактов применяется смешанная контактная группа: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм. Это позволяет одновременно передавать сигнальные цепи и подключать линии с более высокой токовой нагрузкой.

Основные характеристики

По данным справочных источников, разъем рассчитан на эксплуатацию в цепях с амплитудным напряжением до 850 В; в отдельных описаниях серии указывается рабочее напряжение до 700 В, поэтому для конструкторской документации и конкретного исполнения следует руководствоваться действующими ТУ и паспортом изделия.

Особенности конструкции

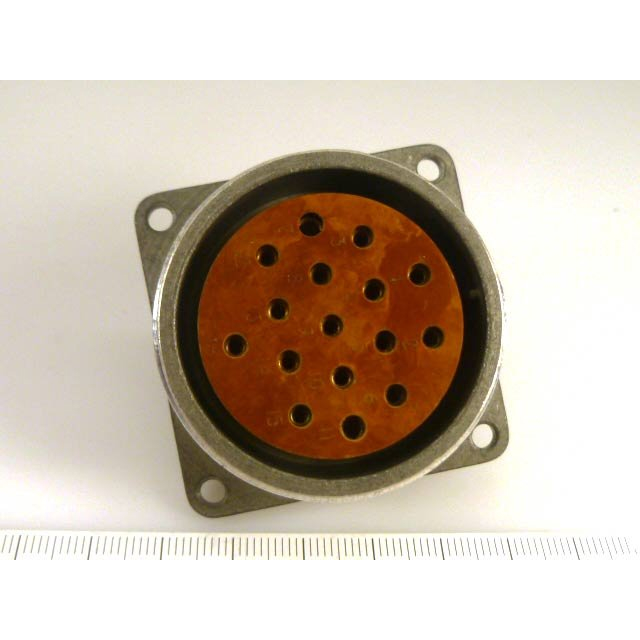

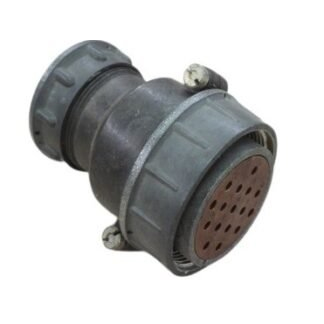

Приборная розетка 2РТТ40БПЭ16Г23В рассчитана на монтаж в корпусе оборудования. Прямой патрубок обеспечивает удобный ввод кабеля по оси разъема, а наличие элементов крепления кабеля снижает передачу механического усилия на паяные соединения.

Серебряное покрытие контактов способствует снижению переходного сопротивления и повышает стабильность электрического соединения. Пайка проводников применяется для формирования долговечного контактного соединения при объемном монтаже.

В конструкции предусмотрено использование экранированного кабеля. Это особенно важно для сигнальных, управляющих, измерительных и силовых цепей, работающих в условиях электромагнитных помех. Экран кабеля позволяет повысить электромагнитную совместимость системы при корректном проектировании заземления и экранирующего контура.

Применение в оборудовании

Разъем 2РТТ40БПЭ16Г23В подходит для создания разъемных соединений в следующих системах:

• Стационарная промышленная автоматика и шкафы управления.

• Контрольно-измерительная и испытательная аппаратура.

• Радиотехнические и электронные комплексы.

• Системы связи, телеметрии и передачи сигналов.

• Оборудование с повышенными требованиями к вибростойкости и надежности соединений.

• Кабельные сборки, требующие экранирования и многоконтактного подключения.

При выборе ответной части необходимо учитывать совместимость по серии, размеру корпуса, схеме контактов, поляризации и виду контактной части. Для соединителей 2РТТ также указывается взаимосочленяемость с отдельными изделиями серий ШР и 2РТ-А при соблюдении соответствующих технических условий.

Для точного применения 2РТТ40БПЭ16Г23В в проекте необходимо сверять распайку контактов, электрические нагрузки по каждой цепи, требования к экранированию, условия окружающей среды и действующую техническую документацию на конкретное исполнение.
