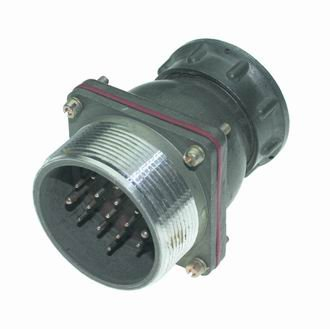

2РТТ40БПЭ-16Ш-23В

Цена:

2100 ₽

Технические характеристики

2РТТ40БПЭ-16Ш-23В

2РТТ40БПЭ16Ш23В — это блочная вилка с прямым патрубком и гайкой для экранированного кабеля, предназначенная для работы в цепях постоянного и переменного токов с частотой до 3 МГц. Она применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для внутреннего монтажа.

Условное обозначение

2РТТ — тип соединителя (низкочастотный цилиндрический теплостойкий).
40 — условный размер корпуса.
Б — блочный вид корпуса.
П — прямой тип патрубка.
Э — гайка патрубка для экранированного кабеля.
16 — количество контактов.
Ш — вилка.
23 — сочетание контактов.
В — всеклиматическое исполнение.

Технические характеристики

Соединитель выдерживает токовую нагрузку до 10 А на контакты диаметром 1,5 мм и до 25 А на контакты диаметром 2,5 мм, с максимальным рабочим напряжением до 700–850 В. Сопротивление изоляции — не менее 1000–5000 МОм, сопротивление контакта — не более 2,5 мОм (1,5 мм) или 1 мОм (2,5 мм). Метод монтажа — пайка, соединения — резьбовые, покрытие контактов — серебро, габариты — 71×48×48 мм, масса около 127 г. +3

Условия эксплуатации

Рабочая температура — от -60°C до +100°C (с учетом перегрева контактов до +180°C), срок сохраняемости — 15 лет, наработка — минимум 1000 часов, количество сочленений-расчленений — 500. Выдерживает вибрацию (1–1000 Гц, до 100 м/с²), удары (до 10 000 м/с²), пониженное давление (1,3·10^{-4} Па) и повышенную влажность до 98% при +40°C.

Описание

Назначение и область применения

Соединитель 2РТТ40БПЭ-16Ш-23В представляет собой блочную вилку с прямым патрубком и гайкой для экранированного кабеля. Устройство предназначено для работы в цепях постоянного и переменного токов с частотой до 3 МГц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где соединитель выполняет функцию элемента общего назначения для внутреннего монтажа.

Конструкция рассчитана на эксплуатацию в составе низкочастотных цилиндрических теплостойких соединителей серии 2РТТ. Благодаря всеклиматическому исполнению изделие подходит для применения в аппаратуре, работающей в широком диапазоне внешних условий, включая повышенную влажность, значительные перепады температур и пониженное атмосферное давление.

Конструктивные особенности и расшифровка обозначения

Условное обозначение 2РТТ40БПЭ-16Ш-23В содержит полную информацию о конструктивном исполнении соединителя. Каждый символ маркировки отражает конкретную техническую характеристику:

2РТТ — тип соединителя: низкочастотный цилиндрический теплостойкий;
40 — условный размер корпуса;
Б — блочный вид корпуса;
П — прямой тип патрубка;
Э — гайка патрубка для экранированного кабеля;
16 — количество контактов;
Ш — вилка;
23 — сочетание контактов;
В — всеклиматическое исполнение.

Соединитель оснащён шестнадцатью контактами, которые монтируются методом пайки. Резьбовой способ соединения обеспечивает надёжную фиксацию ответных частей. Контакты имеют серебряное покрытие, что способствует стабильности электрических параметров и защите от окисления.

Технические характеристики

Электрические параметры соединителя обеспечивают уверенную работу в низкочастотных цепях. Контакты диаметром 1,5 мм выдерживают токовую нагрузку до 10 А, контакты диаметром 2,5 мм — до 25 А. Максимальное рабочее напряжение составляет от 700 до 850 В.

Сопротивление изоляции — не менее 1000–5000 МОм. Сопротивление электрического контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Габаритные размеры изделия — 71 на 48 на 48 мм, масса около 127 г.

Условия эксплуатации и надёжность

Соединитель рассчитан на длительную работу в жёстких климатических условиях. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. При этом допустим перегрев контактов до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при вибрационных нагрузках в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, а также при ударных воздействиях с ускорением до 10 000 метров на секунду в квадрате.

Соединитель выдерживает пониженное атмосферное давление до 1,3 умноженное на 10 в минус четвёртой степени Па и повышенную относительную влажность до 98 процентов при температуре плюс 40 градусов Цельсия. Минимальная наработка составляет 1000 часов, допустимое количество сочленений и расчленений — 500 циклов. Срок сохраняемости — 15 лет.
