Назначение и область применения

2РТТ40БПЭ-14Ш-22В представляет собой низкочастотный цилиндрический электрический разъём (вилку) серии 2РТТ. Изделие предназначено для коммутации и соединения электрических цепей в составе радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуры. Разъём обеспечивает надёжный разрывный контакт при монтаже кабельных трасс, подключении блоков и модулей, а также при организации межприборных соединений в стационарном и подвижном оборудовании.

Благодаря конструктивным особенностям серии разъём может применяться в устройствах, работающих в условиях повышенной вибрации, ударных нагрузок, значительных перепадов температур и пониженного атмосферного давления. Изделие ориентировано на профессиональное применение в промышленной электронике, системах связи, измерительных комплексах и аппаратуре специального назначения.

Расшифровка обозначения

Маркировка 2РТТ40БПЭ-14Ш-22В содержит полную информацию о конструктивном исполнении и электрических параметрах соединителя. Каждый символ обозначения указывает на конкретную характеристику:

• 2РТТ — тип соединителя: негерметичный, теплостойкий, тропикоустойчивый;
• 40 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• П — прямой патрубок;
• Э — гайка патрубка для экранированного кабеля;
• 14 — количество контактов;
• Ш — вилка (штыревой контакт);
• 22 — сочетание контактов (схема расположения);
• В — всеклиматическое исполнение.

Электрические и эксплуатационные характеристики

Соединитель рассчитан на работу с контактным током в диапазоне от 0,15 А до 2,5 А в зависимости от сечения применяемых проводников. Максимальное рабочее напряжение достигает 700–850 В амплитудного значения, а рабочий частотный диапазон — до 3 МГц. Такие параметры позволяют использовать разъём в цепях питания, сигнальных линиях и низкочастотных трактах передачи данных.

Сопротивление электрического контакта составляет не более 1,5–9 мОм, что обеспечивает стабильное соединение и минимальные потери в месте разъёма. Сопротивление изоляции между контактами и корпусом — не менее 1000–5000 МОм, что гарантирует высокую степень электрической развязки цепей.

Конструкция выдерживает воздействие вибрационных нагрузок с частотой до 1000 Гц при ускорении 10g, а также многократные ударные воздействия с ускорением до 1000g. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременный нагрев контактных элементов до плюс 180 градусов Цельсия без разрушения конструкции и потери электрических характеристик.

Конструктивные особенности

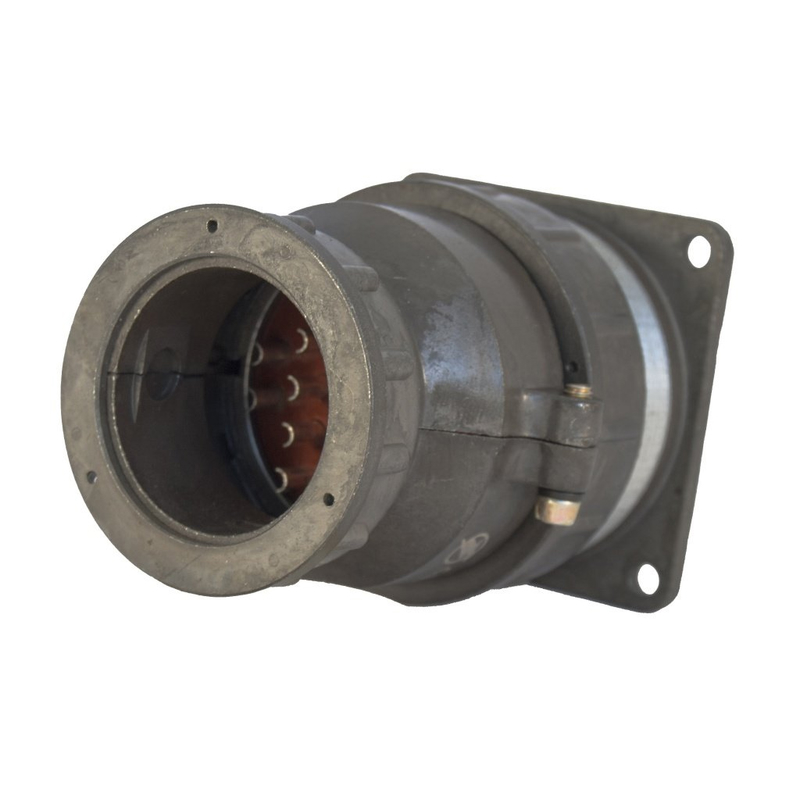

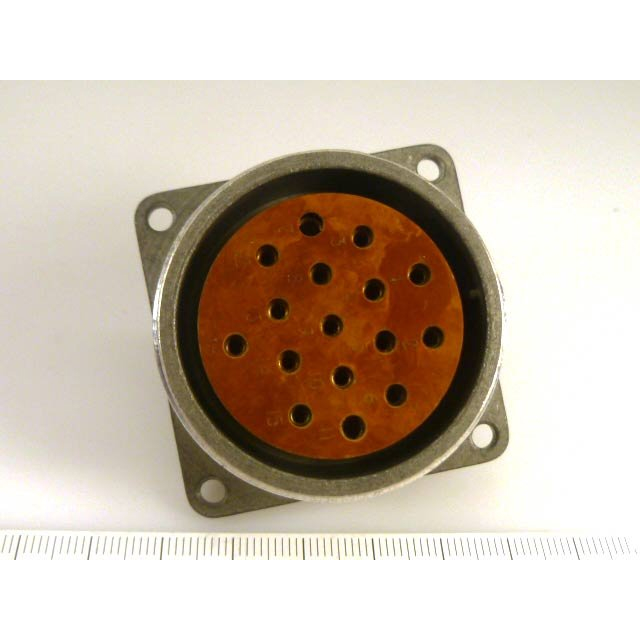

Разъём выполнен в блочном приборном исполнении с прямым патрубком, что упрощает монтаж на панели и корпуса оборудования. Патрубок оснащён гайкой для фиксации экранированного кабеля, благодаря чему обеспечивается надёжный механический контакт с кабельной оплёткой и снижается влияние внешних электромагнитных помех. Контакты разъёма имеют серебряное покрытие, которое уменьшает переходное сопротивление и повышает коррозионную стойкость в условиях повышенной влажности и тропического климата.

Соединение ответных частей осуществляется посредством резьбового механизма, что гарантирует плотное прилегание и исключает самопроизвольное рассоединение под действием вибрации. Монтаж проводников выполняется методом пайки.

Показатели надёжности и совместимость

Минимальная наработка разъёма составляет 1000 часов при выполнении 500 циклов соединения-рассоединения. Установленный срок хранения — 15 лет. Изделие взаимосовместимо с разъёмами серий ШР и 2РТ-А, что позволяет использовать его в качестве замены или дополнения в ранее смонтированных линиях связи без необходимости доработки ответных частей.
