Назначение соединителя

2РТТ40Б3Ш21В — пылебрызгозащищённый цилиндрический низкочастотный электрический соединитель блочного типа производства АО «Каскад». Изделие предназначено для объёмного монтажа в электро- и радиоаппаратуре и применяется для соединения и разъединения электрических цепей: проводов, кабелей, узлов и блоков. Соединитель обеспечивает надёжную коммутацию как в составе стационарного оборудования, так и в устройствах, работающих в жёстких условиях эксплуатации.

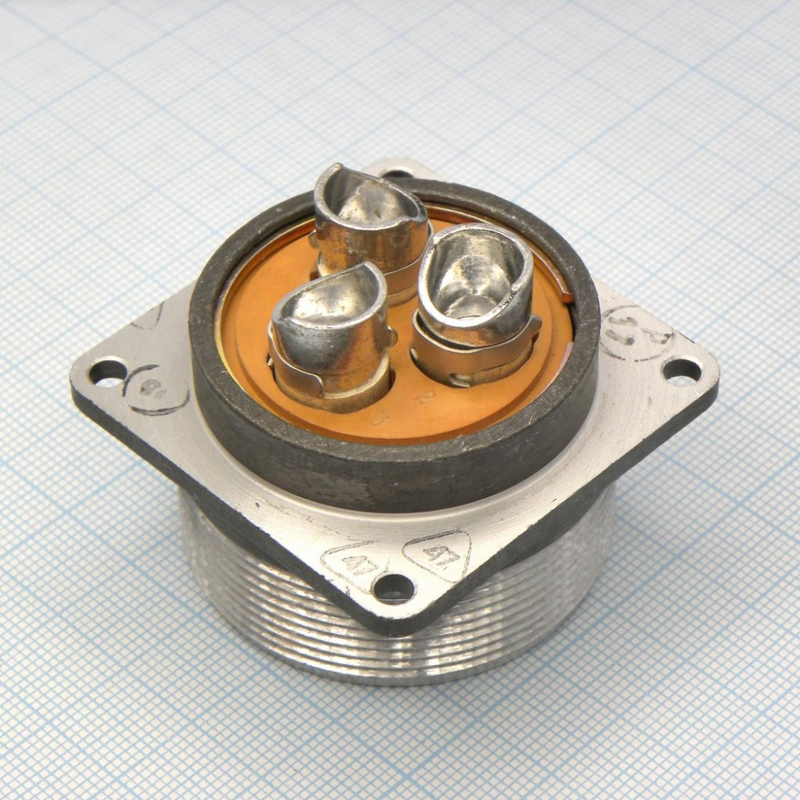

Модель 2РТТ40Б3Ш21В представляет собой вилку блочную без патрубка. Типоразмер корпуса — 40, поколение — Ш, компоновка — 21, исполнение — всеклиматическое «В». Всеклиматическое и тропикоустойчивое исполнение делает соединитель пригодным для работы в условиях повышенной влажности, перепадов температур и вибрационных нагрузок.

Подтверждённые технические особенности

Конструкция соединителя рассчитана на передачу значительных токовых нагрузок при сохранении стабильного переходного сопротивления. Основные подтверждённые параметры приведены ниже.

• Количество контактов — 3.
• Диаметр контакта — 5,5 мм.
• Максимальная токовая нагрузка — до 100 А на контакт, общая — до 300 А.
• Сопротивление контакта — не более 0,3 мОм.
• Рабочее напряжение — до 850 В (амплитудное значение).
• Частота переменного тока — до 3 МГц.
• Сопротивление изоляции — не менее 5000 МОм.
• Наработка — не менее 1000 часов.
• Ресурс соединений-расчленений — не менее 500 циклов.
• Диапазон рабочих температур — от минус 60 до плюс 100 °C.
• Допустимая влажность — до 98 процентов при температуре плюс 40 °C.
• Срок сохраняемости — 15 лет.

Соединитель имеет резьбовую фиксацию, обеспечивающую надёжное механическое соединение частей и предотвращающую самопроизвольное расчленение при вибрации. Пылебрызгозащищённая конструкция с уплотнителем ограничивает проникновение пыли и брызг внутрь корпуса.

Области применения

Благодаря сочетанию высоких токовых характеристик, широкого температурного диапазона и всеклиматического исполнения соединитель 2РТТ40Б3Ш21В востребован в электро- и радиоаппаратуре, где требуется быстрая и надёжная коммутация силовых и низкочастотных цепей. Изделие подходит для эксплуатации при повышенной влажности, вибрациях и значительных перепадах температуры, что подтверждается заявленными условиями работы.

Типовые сферы применения включают соединение блоков и узлов аппаратуры, подключение кабелей и проводов, организацию разъёмных интерфейсов между отдельными функциональными частями устройств. Отделочный контроль качества (ОТК) подтверждает приёмку изделия в установленном порядке. Год выпуска — 2024.

Краткие сведения о товаре

• Название: 2РТТ40Б3Ш21В Каскад «ОТК».
• Артикул: 6307.
• Категория: 2РТТ40.
• Производитель: Каскад.
• Приемка: ОТК.
• Год: 2024.
