Назначение изделия 2РТТ40Б3Ш21В

Цилиндрический низкочастотный пылебрызгозащищенный соединитель вилочного типа 2РТТ40Б3Ш21В производства «Каскад» предназначен для надежной коммутации электрических цепей постоянного и переменного тока в электронной, радиоэлектронной и контрольно-измерительной аппаратуре. Изделие обеспечивает передачу электрических сигналов и подачу питания в узлах и блоках, где требуется разъемное соединение с защитой от проникновения пыли и брызг.

Соединитель ориентирован на применение в промышленной электронике и приборостроении, в том числе в оборудовании, эксплуатируемом в сложных климатических условиях. Благодаря всеклиматическому исполнению и расширенному диапазону рабочих температур изделие подходит для установки в аппаратуру наружного и внутреннего размещения, где возможны перепады температур, повышенная влажность и запыленность окружающей среды.

Данная модель прошла отборочный технический контроль (ОТК) в 2024 году, что подтверждает соответствие партии установленным техническим требованиям на момент выпуска.

Конструктивные особенности и технические характеристики

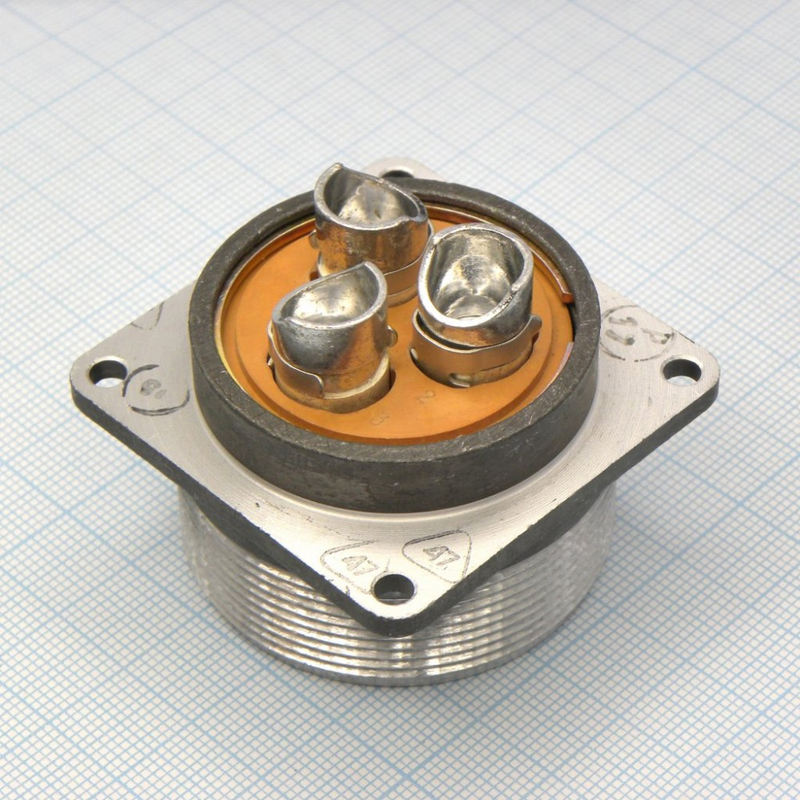

Соединитель 2РТТ40Б3Ш21В относится к серии 2РТТ и выполнен в блочном корпусе, предназначенном для внутреннего монтажа. Корпус имеет цилиндрическую форму и вилочную часть, рассчитанную на ответное соединение с розеткой соответствующего типа. Фиксация соединения осуществляется резьбовым способом, что обеспечивает плотное прилегание контактов и защиту от самопроизвольного разъединения при вибрациях и механических воздействиях.

Изделие оснащено тремя контактами и имеет следующие заявленные параметры:

• тип: 2РТТ, блочный корпус, 3 контакта, резьбовая фиксация, для внутреннего монтажа;
• максимальная токовая нагрузка: до 100 А на контакт;
• сопротивление контакта: не более 0,3 мОм;
• рабочая частота: до 3 МГц;
• напряжение: до 850 В амплитудного значения;
• рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• срок сохраняемости: 15 лет.

Пылебрызгозащищенное исполнение корпуса предотвращает попадание внутрь соединителя пыли и водяных брызг, что снижает риск окисления контактов и коротких замыканий в условиях производства с повышенной загрязненностью воздуха. Низкочастотный диапазон до 3 МГц позволяет использовать изделие в цепях, где не требуется передача сигналов свыше указанной частоты.

Область применения

Соединитель 2РТТ40Б3Ш21В применяется в электронных приборах, радиоаппаратуре и контрольно-измерительном оборудовании, где необходима организация разъемных электрических соединений с высокими токами и напряжением до 850 В. Изделие востребовано при компоновке силовых цепей, цепей питания и сигнальных линий внутри корпусов приборов.

1. Промышленная электроника: блоки питания, преобразователи, силовые модули и шкафы управления.
2. Радиоэлектронная аппаратура: передающие и приемные устройства, работающие в низкочастотном диапазоне.
3. Контрольно-измерительные приборы: стендовое оборудование, измерительные комплексы и испытательные установки.
4. Оборудование, эксплуатируемое в сложных климатических условиях: наружные установки, неотапливаемые помещения, производства с высокой запыленностью.

Благодаря резьбовой фиксации и защищенному корпусу соединитель сохраняет работоспособность при механических нагрузках и в условиях, где обычные разъемы открытого типа подвержены загрязнению и отказу. Срок сохраняемости 15 лет позволяет использовать изделие в составе оборудования длительного хранения и резервных комплектов.

Подтвержденные особенности

Отборочный технический контроль 2024 года подтверждает, что изделие проверено на соответствие заявленным характеристикам и допущено к применению по назначению. Исполнение с резьбовой фиксацией и пылебрызгозащитой выделяет данную модель среди соединителей открытого типа, применяемых в бытовой и офисной технике.

Все параметры, приведенные в описании, соответствуют данным производителя. Дополнительные сведения о гарантийных обязательствах, составе комплекта поставки и стране производства в предоставленных данных отсутствуют, поэтому уточнять их следует у поставщика или в сопроводительной документации на конкретную партию изделий.
