Назначение и область применения

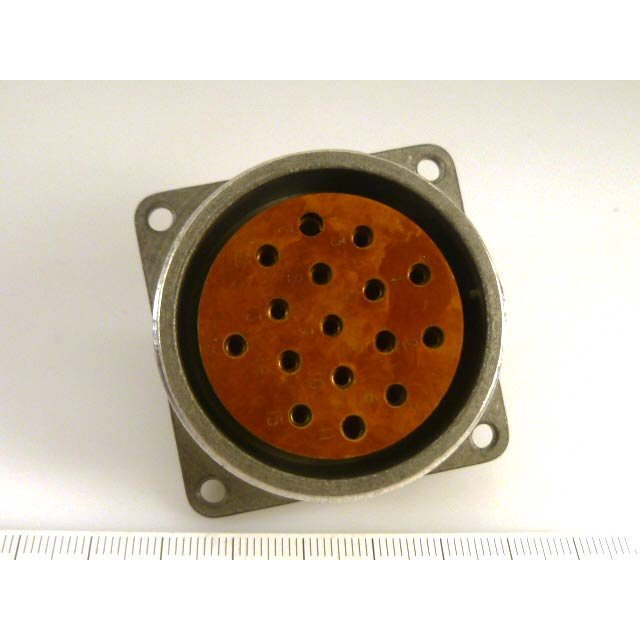

Кабельная розетка 2РТТ40Б16В предназначена для использования в составе низкочастотных цилиндрических соединителей серии 2РТТ. Изделие служит прямой заменой модели ШР40П16ЭГ2 и применяется в электрических цепях постоянного и переменного тока. Соединитель рассчитан на объёмный монтаж и обеспечивает надёжное разъёмное соединение кабельных линий в промышленном оборудовании, системах автоматизации и электротехнических установках.

Розетка ориентирована на применение в пылебрызгозащищённых и теплостойких соединениях, включая оборудование HVAC/R. Конструкция с резьбовой фиксацией гарантирует стабильность контакта при вибрационных и механических нагрузках, что делает изделие пригодным для эксплуатации в составе ответственных узлов.

Конструктивные особенности и технические характеристики

Соединитель имеет типоразмер 40 и оснащён 16 контактами с серебряным покрытием. Корпус выполнен в кабельном блочном исполнении с прямым патрубком и гайкой, предназначенной для фиксации неэкранированного кабеля. Резьбовой механизм сочленения обеспечивает плотное прилегание контактных пар и защиту от самопроизвольного разъединения.

Изделие демонстрирует следующие подтверждённые параметры:

• максимальное рабочее напряжение — до 700 В;
• амплитудное значение напряжения — 850 В;
• рабочая частота — до 3 МГц;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц;
• всеклиматическое исполнение.

Контактная группа с серебряным покрытием обеспечивает низкое переходное сопротивление и стабильность электрических параметров на протяжении всего срока службы. Розетка рассчитана на работу с ответной вилкой соответствующего типоразмера и сочетания контактов.

Показатели надёжности

Соединитель 2РТТ40Б16В рассчитан на длительную эксплуатацию в промышленных условиях. Заявленные производителем показатели надёжности включают:

• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — не менее 500 циклов;
• срок сохраняемости — 15 лет.

Всеклиматическое исполнение позволяет использовать розетку при значительных перепадах температур и в условиях повышенной влажности без потери эксплуатационных характеристик. Конструкция корпуса защищает контактную группу от попадания пыли и брызг, что особенно важно при монтаже в производственных помещениях и на открытых технологических площадках.

Применение в составе оборудования

Розетка 2РТТ40Б16В применяется в кабельных сборках и межблочных соединениях, где требуется надёжный разъёмный контакт с защитой от внешних воздействий. Изделие совместимо с вилочными частями серии 2РТТ соответствующего типоразмера, что обеспечивает взаимозаменяемость с ранее выпускавшимися соединителями ШР40П16ЭГ2.

Данная модель востребована в системах электропитания, сигнальных цепях и управляющих контурах промышленного оборудования. Резьбовая фиксация и серебряное покрытие контактов позволяют использовать розетку в условиях повышенных вибрационных нагрузок и при высоких требованиях к стабильности электрического соединения.
