Назначение изделия

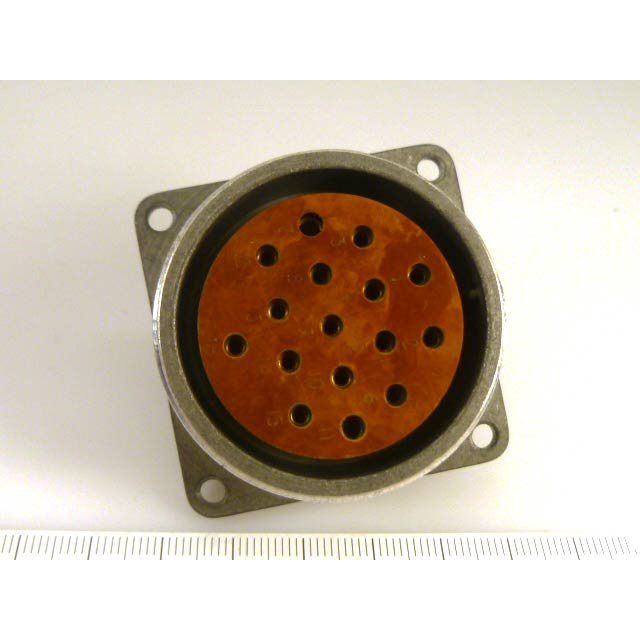

2РТТ40Б16В представляет собой пылебрызгозащищённый цилиндрический низкочастотный электрический разъём, выполненный в виде розетки блочной приборной. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В. Разъём рассчитан на применение в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем связи, где требуется надёжное разъёмное соединение с высокой механической стойкостью и стабильными электрическими параметрами.

Благодаря пылебрызгозащищённому исполнению и расширенному температурному диапазону соединитель пригоден для эксплуатации как в закрытых помещениях, так и в условиях повышенной влажности, запылённости и значительных перепадов температур. Конструкция блочной розетки предусматривает установку на корпус прибора, панель или шасси с фиксацией ответной вилки со стороны внешнего подключения.

Подтверждённые особенности и технические характеристики

Соединитель имеет 16 контактов, из которых 14 контактов выполнены диаметром 1,5 мм, а 2 контакта — диаметром 2,5 мм. Такое сочетание позволяет распределять токовые нагрузки с учётом назначения отдельных цепей: силовые линии подключаются к контактам большего диаметра, сигнальные и управляющие — к контактам меньшего диаметра.

• Максимальный рабочий ток на контакт диаметром 1,5 мм — 20 А.
• Максимальный рабочий ток на контакт диаметром 2,5 мм — 35 А.
• Допустимая общая токовая нагрузка — до 190 А.
• Сопротивление контактов диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механическая надёжность изделия подтверждена способностью выдерживать синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g. Соединитель сохраняет работоспособность после воздействия однократных механических ударов с ускорением до 1000 g и многократных ударов с ускорением до 150 g. Изделие устойчиво к акустическим шумам с уровнем звукового давления до 170 дБ.

Наработка на отказ составляет не менее 1000 часов, а допустимое количество циклов сочленения и расчленения достигает 500. Технические характеристики подтверждены для температурного диапазона от минус 60 °C до плюс 100 °C, а также для условий пониженного давления до 1,3×10⁻⁴ Па. Разъём сохраняет работоспособность при смене температур, что подтверждает стойкость к термоциклированию и пригодность для эксплуатации в сложных климатических условиях.

Применение и монтаж

Розетка блочная приборная 2РТТ40Б16В устанавливается на корпус оборудования через монтажное отверстие и закрепляется штатным крепежом. Ответная часть соединителя — кабельная вилка — подводится со стороны внешних подключений и фиксируется накидной гайкой или байонетным механизмом в соответствии с типом сочленения.

Типовые области применения

• Промышленная автоматика и силовые блоки управления.
• Измерительное и испытательное оборудование.
• Низкочастотные тракты связи и передачи сигналов.
• Бортовая аппаратура и приборы с повышенными требованиями к вибростойкости и ударопрочности.
• Системы электропитания с распределением нагрузки между силовыми и сигнальными контактами.

Изделие ориентировано на применение в цепях, где важны низкое переходное сопротивление, высокая токовая нагрузочная способность и стабильность соединения в условиях механических воздействий. Наличие контактов двух диаметров позволяет в одном корпусе объединять сильноточные и слаботочные цепи без применения дополнительных соединителей, что упрощает компоновку аппаратуры и снижает количество монтажных точек.

Артикул изделия — 6290. Категория — 2РТТ40.
