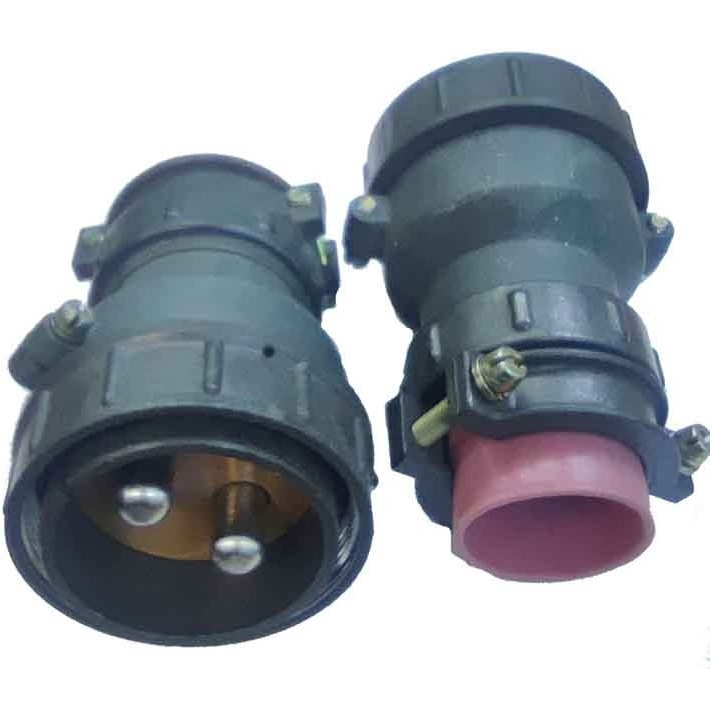

2РТТ40Б16Ш23В (ЗАМЕНА ШР40П16ЭШ2 ВИЛКИ БЛОЧНЫЕ)

Цена:

1350 ₽

Технические характеристики

2РТТ40Б16Ш23В(ЗАМЕНА ШР40П16ЭШ2 ВИЛ БЛ)

2РТТ40Б16Ш23В представляет собой блочную вилку приборную всеклиматического исполнения из серии пылебрызгозащищённых соединителей 2РТТ. Она предназначена для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель имеет 16 контактов: 14 контактов диаметром 1,5 мм (ток до 20 А на контакт) и 2 контакта диаметром 2,5 мм (ток до 35 А на контакт), общая токовая нагрузка — до 190 А. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, количество сочленений-расчленений — 500, наработка — минимум 1000 часов. Сочленение резьбовое с одношпоночной поляризацией корпусов, покрытие контактов — серебро, подходит для монтажа с экранированными и неэкранированными кабелями.

Климатическое исполнение

Рабочая температура от -60°C до +100°C, повышенная влажность до 98% при +40°C, пониженное давление до 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.). Выдерживает синусоидальную вибрацию 1–5000 Гц и механические удары.

Замена и совместимость

Является заменой для ШР40П16ЭШ2 (вилка блочная), ответными частями служат розетки кабельные ШР40П16НШ2 или ШР40П16НШ2Н. Изготавливается по ТУ ГЭ0.364.120 для внутреннего монтажа во всеклиматическом исполнении.

Описание

Назначение и область применения

Блочная приборная вилка 2РТТ40Б16Ш23В предназначена для использования в составе пылебрызгозащищённых электрических соединителей серии 2РТТ. Изделие применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Соединитель рассчитан на внутренний монтаж и может эксплуатироваться в аппаратуре, работающей в условиях воздействия повышенной влажности, резких перепадов температуры, вибрационных и ударных нагрузок.

Вилка является прямой заменой блочной вилки ШР40П16ЭШ2. Применение данного соединителя целесообразно при комплектации новой аппаратуры, а также при ремонте и модернизации существующего оборудования, где ранее устанавливались разъёмы указанной серии.

Электрические параметры и конструктивные особенности

Изделие оснащено 16 контактами, распределёнными по двум типоразмерам:

14 контактов диаметром 1,5 мм, каждый из которых рассчитан на ток до 20 А;
2 контакта диаметром 2,5 мм с допустимым током до 35 А на контакт.

Суммарная токовая нагрузка соединителя достигает 190 А. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Конструкция предусматривает резьбовое сочленение с одношпоночной поляризацией корпусов, исключающей неправильное соединение ответных частей. Вилка подходит для монтажа как с экранированными, так и с неэкранированными кабелями.

Климатическое исполнение и механическая стойкость

Соединитель выполнен во всеклиматическом исполнении и сохраняет работоспособность в широком диапазоне внешних воздействий. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает эксплуатацию при повышенной относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия, а также при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени паскаль, что соответствует 10 в минус шестой степени миллиметра ртутного столба.

Вилка устойчива к воздействию синусоидальной вибрации в диапазоне частот от 1 до 5000 герц и механических ударов, характерных для аппаратуры, эксплуатируемой на подвижных объектах и в промышленных условиях.

Совместимость и ресурс

Ответными частями для вилки 2РТТ40Б16Ш23В служат кабельные розетки ШР40П16НШ2 или ШР40П16НШ2Н. Изделие изготавливается по техническим условиям ТУ ГЭ0.364.120. Количество сочленений и расчленений составляет не менее 500 циклов, минимальная наработка — 1000 часов.
