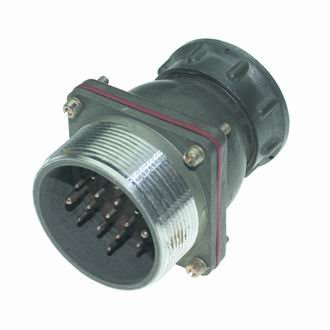

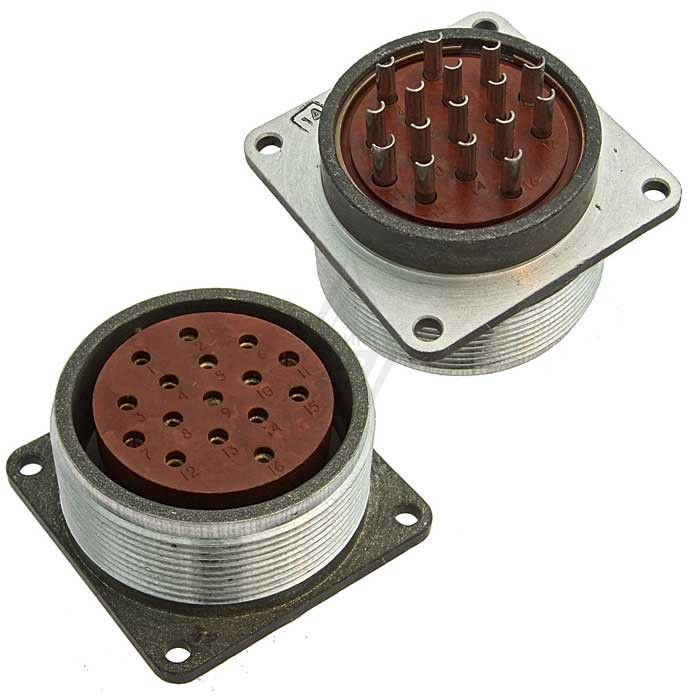

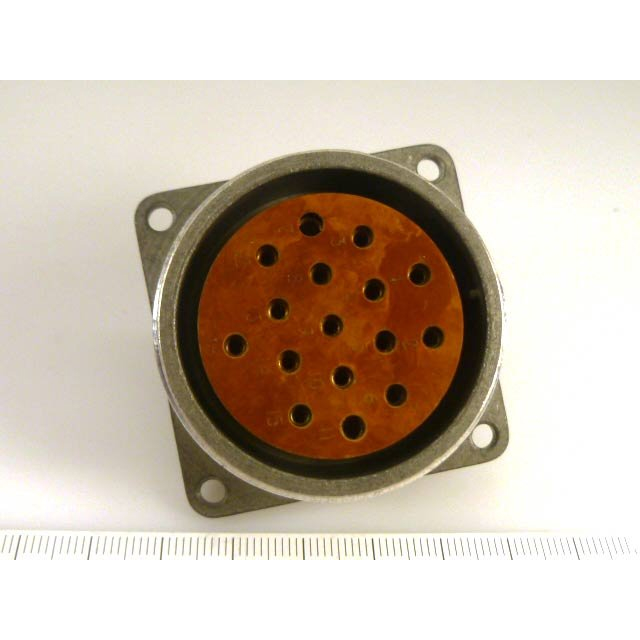

2РТТ40Б16Ш23В — это блочная вилка приборная из серии низкочастотных цилиндрических пылебрызгозащищённых соединителей типа 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Основные характеристики

Соединитель имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А на контакт) и 2 шт. диаметром 2,5 мм (ток до 35 А), общая токовая нагрузка — до 190 А. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, покрытие контактов — серебро, сочленение — резьбовое с одношпоночной поляризацией.

Климатическое исполнение

Всеклиматический вариант (буква "В") позволяет работать при температуре от -60 до +100 °C, повышенной влажности до 98% при +40 °C, пониженном давлении 1,3·10⁻⁴ Па и вибрации 1–5000 Гц. Минимальная наработка — 1000 часов, число сочленений-расчленений — 500.

Замена ШР40П16ЭШ2

Эта вилка (иногда обозначается как совместимая с ВИЛ БЛ) служит прямой заменой герметичной вилке ШР40П16ЭШ2 (или близким аналогам вроде ШР40П16НШ2), сохраняя аналогичные параметры по контактам, напряжению и частоте, но в негерметичном блочном исполнении без патрубка для внутреннего монтажа. Ответными частями могут быть розетки ШР40П16НШ2 или ШР40П16НШ2Н.
