Назначение и область применения

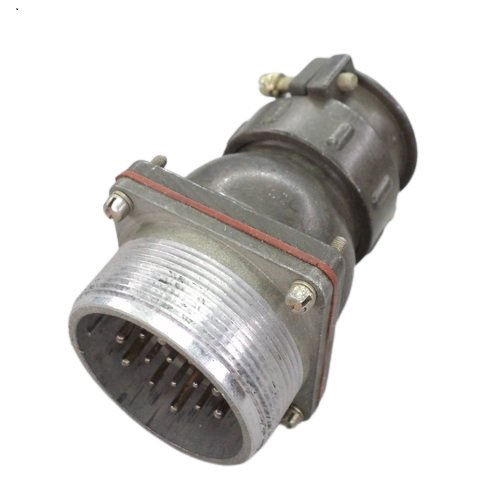

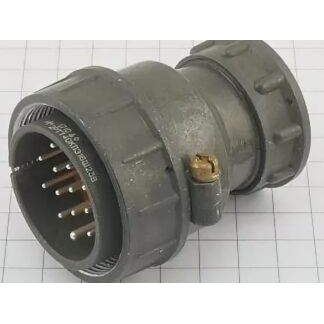

Вилка 2РТТ40Б16Ш23В представляет собой блочную штыревую часть цилиндрического низкочастотного соединителя серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем автоматики. Соединители данной серии относятся к пылебрызгозащищённым и всеклиматическим, что допускает их эксплуатацию в условиях повышенной влажности, запылённости и значительных перепадов температур.

Электрические параметры позволяют применять вилку в цепях с частотой до 3 МГц при амплитудном значении напряжения до 850 В. Конструкция рассчитана на объёмный монтаж на блок с прямым патрубком, что обеспечивает удобство установки в аппаратуру с фиксированным положением ответной части. Изделие используется в составе разъёмных соединений, требующих многократного сочленения и расчленения при проведении регламентных работ, замены модулей или переконфигурирования оборудования.

Конструктивные особенности

Корпус вилки имеет условный размер 40 и выполнен из металла, что обеспечивает механическую прочность, экранирование и устойчивость к внешним воздействиям. Изолятор изготовлен из карболита — материала, отличающегося высокими диэлектрическими свойствами, термостойкостью и стабильностью геометрических размеров. Контакты изделия посеребрены, что снижает переходное сопротивление и повышает коррозионную стойкость токоведущих элементов.

Вилка содержит 16 контактов со следующим распределением по диаметрам:

• 14 контактов диаметром 1,5 мм;
• 2 контакта диаметром 2,5 мм;
• сочетание контактов — 23В.

Такая комбинация позволяет в одном соединителе объединять сильноточные и сигнальные цепи, сокращая общее количество разъёмов в аппаратуре. Монтаж выполняется объёмным способом на блок, патрубок имеет прямое исполнение, что упрощает разводку проводов и кабелей внутри корпуса устройства.

Электрические и эксплуатационные параметры

Максимальный ток на контакт зависит от диаметра штыря. Для контактов диаметром 1,5 мм допустимый ток составляет 20 А, для контактов диаметром 2,5 мм — 35 А. Суммарный ток через соединитель может достигать 190 А при равномерном распределении нагрузки по контактам. Сопротивление контакта не превышает 2,5 мОм для штырей диаметром 1,5 мм и 1 мОм для штырей диаметром 2,5 мм, что обеспечивает малые потери мощности в месте соединения.

Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, что подтверждает всеклиматическое исполнение изделия. Вилка выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Ресурс по количеству сочленений-расчленений — 500 циклов. Минимальная наработка составляет 1000 часов, что гарантирует стабильность электрических и механических характеристик в течение заявленного срока эксплуатации.

Монтаж и совместимость

Вилка 2РТТ40Б16Ш23В предназначена для установки на блок аппаратуры и ориентирована на соединение с ответной кабельной розеткой серии 2РТТ соответствующего типоразмера и схемы расположения контактов. При монтаже необходимо учитывать диаметры контактов и их распределение, чтобы исключить ошибочное подключение цепей с разными токовыми нагрузками.

Объёмный монтаж предполагает пайку проводников к хвостовикам контактов с последующей заливкой или фиксацией жгута. Прямой патрубок упрощает ввод кабеля со стороны монтажной поверхности. Перед установкой рекомендуется проверить состояние посеребрённых поверхностей, отсутствие механических повреждений изолятора и надёжность крепления контактов в корпусе. При эксплуатации следует соблюдать допустимые токовые нагрузки по каждому контакту и не превышать суммарный ток соединителя.
