Назначение и область применения

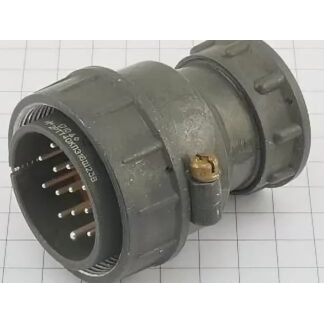

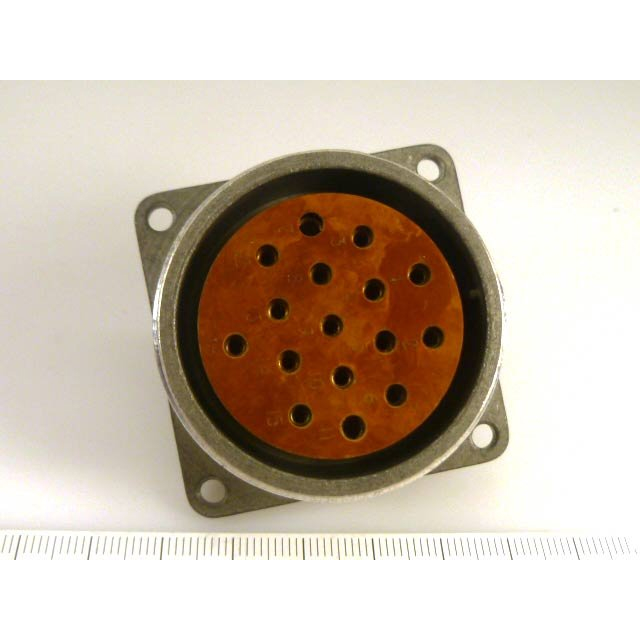

Цилиндрический низкочастотный электрический разъём 2РТТ40Б16Ш23В «5» предназначен для коммутации электрических цепей постоянного и переменного тока в составе электро- и радиооборудования, работающего в стационарных и подвижных объектах. Изделие относится к серии 2РТТ и выполнено в блочном исполнении, что обеспечивает удобство внутренней установки на панели, шасси или печатные платы. Разъём рассчитан на применение в аппаратуре, где требуется надёжное разъёмное соединение с высокой стойкостью к внешним воздействующим факторам.

Благодаря приёмке «5» и всеклиматическому исполнению «В» данный соединитель допускается использовать в составе ответственной радиоэлектронной аппаратуры, включая оборудование специального назначения. Изделие также подходит для промышленной электроники, измерительных комплексов, систем связи и телеметрии, эксплуатируемых в широком диапазоне климатических условий.

Конструктивные особенности

Корпус разъёма выполнен из коррозионностойкого алюминиевого сплава с защитным покрытием, что обеспечивает долговременную защиту от окисления и механических повреждений. Изоляторы изготовлены из термостойкого высокопрочного диэлектрика, а контакты — из латуни или бронзы с гальваническим покрытием, снижающим переходное сопротивление и повышающим коррозионную стойкость.

• Тип разъёма: цилиндрический низкочастотный электрический соединитель
• Серия: 2РТТ
• Конструкция корпуса: блочная, для внутренней установки
• Условный размер корпуса: 40
• Количество контактов: 16
• Тип контактов: штыревые, сочетание Ш23
• Приёмка: «5» — высшая категория качества
• Климатическое исполнение: «В» — всеклиматическое
• Год модификации: 2015

Электрические параметры

Разъём обеспечивает стабильную передачу электрических сигналов и питания в низкочастотном диапазоне. Рабочее напряжение достигает 850 В, а рабочая частота — до 3 МГц. Величина тока на контакт определяется диаметром контактных элементов и условиями эксплуатации, при этом конструкция контактов гарантирует низкое переходное сопротивление и минимальные потери сигнала.

Высокое сопротивление изоляции предотвращает утечки тока между соседними цепями и обеспечивает электрическую безопасность при работе в условиях повышенной влажности и перепадов температур. Разъём сохраняет заявленные электрические характеристики на протяжении всего срока службы при соблюдении нормативных режимов эксплуатации.

Условия эксплуатации и надёжность

Всеклиматическое исполнение «В» допускает эксплуатацию разъёма при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибраций в диапазоне от 1 до 5000 Гц с высокими ускорениями, а также к многократным и одиночным механическим ударам. Работоспособность сохраняется при относительной влажности воздуха до 98 процентов при температуре до плюс 35 градусов Цельсия.

Соединитель рассчитан на значительное количество циклов сочленения и расчленения без потери качества контактирования. Применённые материалы и покрытия обеспечивают стабильную работу в условиях пониженного и повышенного атмосферного давления, что расширяет возможности использования изделия в бортовой и наземной аппаратуре.

Монтаж и совместимость

Блочная конструкция корпуса позволяет закреплять разъём на несущей поверхности при помощи стандартного крепежа. Ориентация и схема расположения контактов Ш23 определяют совместимость с ответной частью соответствующего типономинала серии 2РТТ. Условный размер 40 задаёт габаритные и присоединительные параметры, обеспечивающие взаимозаменяемость с соединителями той же размерности.

Изделие предназначено для пайки или обжимки монтажных проводов. Перед установкой рекомендуется проверить соответствие распайки контактов схеме подключаемого оборудования. Эксплуатация разъёма должна осуществляться в соответствии с требованиями конструкторской документации конечного устройства.
