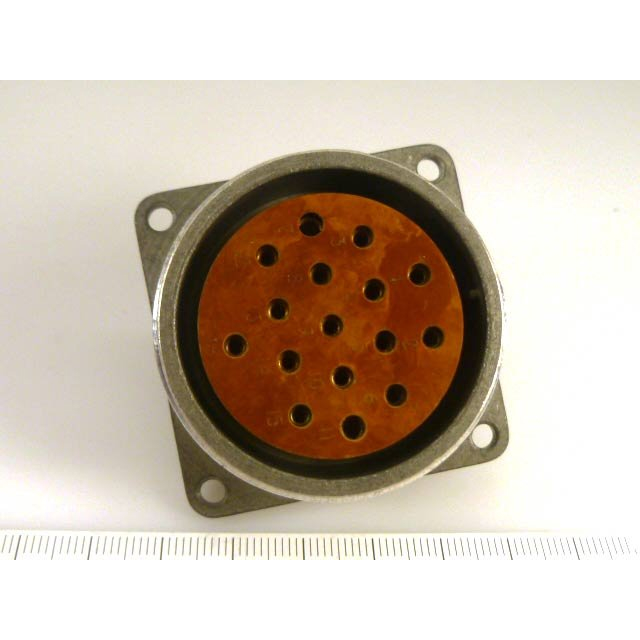

Назначение разъёма 2РТТ40Б16Г23В Элекон «5»

Цилиндрический низкочастотный разъём 2РТТ40Б16Г23В Элекон «5» представляет собой розетку (бхту), предназначенную для герметичного соединения электрических цепей в различных промышленных и специальных системах. Изделие относится к серии 2РТТ с условным размером корпуса 40 мм и 16 контактами. Разъём соответствует категории приёма «5», что означает повышенные требования к качеству изготовления и надёжности.

Основная сфера применения — авиация, судостроение и военная техника, где требуется стабильное электрическое соединение в условиях вибрации, перепадов температур и повышенной влажности. Герметичность конструкции и устойчивость к механическим воздействиям делают этот разъём востребованным в бортовых сетях, системах управления и силовых цепях.

Подтверждённые особенности и технические параметры

Разъём 2РТТ40Б16Г23В Элекон «5» имеет следующие характеристики, подтверждённые данными производителя:

• Тип изделия: розетка (бухта) цилиндрического низкочастотного разъёма.
• Серия: 2РТТ.
• Условный размер корпуса: 40 мм.
• Количество контактов: 16.
• Категория приёма: «5» — повышенные требования к качеству.
• Покрытие контактов: золотое гальваническое (Г23В).
• Максимальное рабочее напряжение: до 700 В.
• Максимальный рабочий ток на контакт: до 200 А.
• Материал корпуса: алюминий или сталь.
• Год выпуска партии: 2015.
• Производитель: завод «Элекон».
• Артикул: 50780.

Золотое покрытие контактов обеспечивает низкое переходное сопротивление и защиту от окисления, что особенно важно при длительной эксплуатации и хранении. Корпус из алюминия или стали гарантирует механическую прочность и защиту внутренних элементов от внешних воздействий.

Совместимость и взаимозаменяемость

Разъём 2РТТ40Б16Г23В Элекон «5» является аналогом или заменой модели ШР40П16ЭГ2 «5». Это позволяет использовать его в тех же установочных местах и электрических схемах, где ранее применялся указанный тип разъёма. Конструктивное исполнение и присоединительные размеры соответствуют требованиям серии, что упрощает замену без доработки ответных частей.

Применение в промышленных и специальных системах

Благодаря высокому допустимому току до 200 А на контакт разъём подходит для подключения мощных цепей. Его используют в системах электропитания, распределительных устройствах и силовых линиях, где важна не только проводимость, но и защита от внешних факторов.

1. Авиационная техника — бортовые электрические сети, системы управления и сигнализации.
2. Судостроение — соединение кабельных трасс в условиях повышенной влажности и вибрации.
3. Военная техника — надёжные соединения в аппаратуре специального назначения.
4. Промышленные установки — мощные цепи питания и управления, требующие герметичности.

Герметичное исполнение предотвращает попадание пыли и влаги внутрь соединения, что продлевает срок службы и снижает вероятность отказов. Устойчивость к вибрациям позволяет применять разъём на подвижных объектах и в оборудовании с постоянными механическими нагрузками.

Комплектация и качество приёмки

Изделие поставляется с приёмкой «5», что подразумевает прохождение расширенного контроля качества на заводе-изготовителе. Категория приёма «5» применяется для продукции, предназначенной для ответственных применений, где отказ соединения недопустим. Разъём выпущен в 2015 году и относится к артикулу 50780.

Контакты с золотым гальваническим покрытием сохраняют стабильные электрические параметры на протяжении всего срока службы даже при многократных сочленениях и расчленениях. Конструкция розетки (бухты) рассчитана на настольную или панельную установку в соответствии с требованиями серии 2РТТ.
