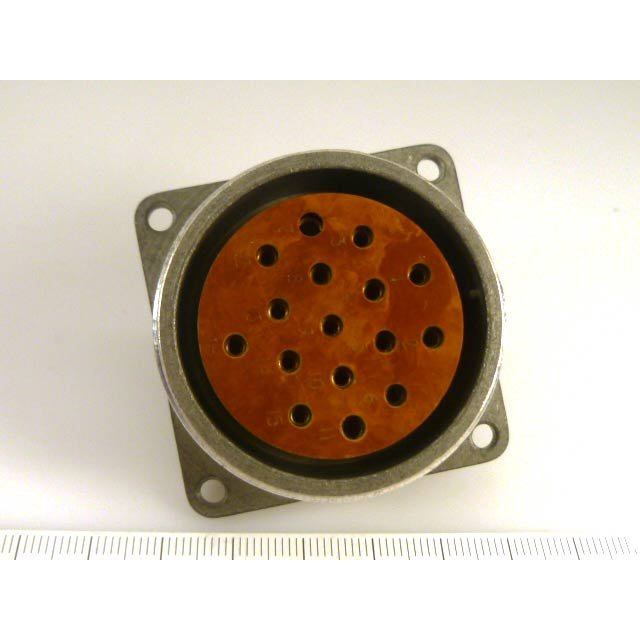

2РТТ40Б16Г23В «5» — это блочная (приборная) розетка цилиндрического низкочастотного соединителя российской серии 2РТТ, предназначенная для работы в электрических цепях постоянного и переменного тока.

Основные характеристики

Она имеет 16 контактов: 14 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм, с максимальным рабочим напряжением до 850 В (амплитудное значение) и частотой до 3 МГц. Сопротивление контактов не превышает 2,5 мОм для Ø1,5 мм и 1,0 мОм для Ø2,5 мм, а сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях. Соединитель пылебрызгозащищённый, выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), минимум 500 сочленений-расчленений и наработку 1000 часов.

Маркировка и исполнение

Обозначение расшифровывается как серия 2РТТ (цилиндрические низкочастотные), корпус диаметром 40 мм, блочное исполнение (Б), 16 контактов, гильзы (Г), 23-я комплектация, вариант В; индекс «5» указывает на вид приёмки (ВП, ПЗ). Производится в России, например, АО «Завод Элекон», с массой около 100 г и сроком хранения до 20 лет.

Применение

Используется в промышленной и приборной технике для надёжного соединения, включая замену моделей вроде ШР40П16ЭГ2, в условиях вибрации и агрессивных сред.
