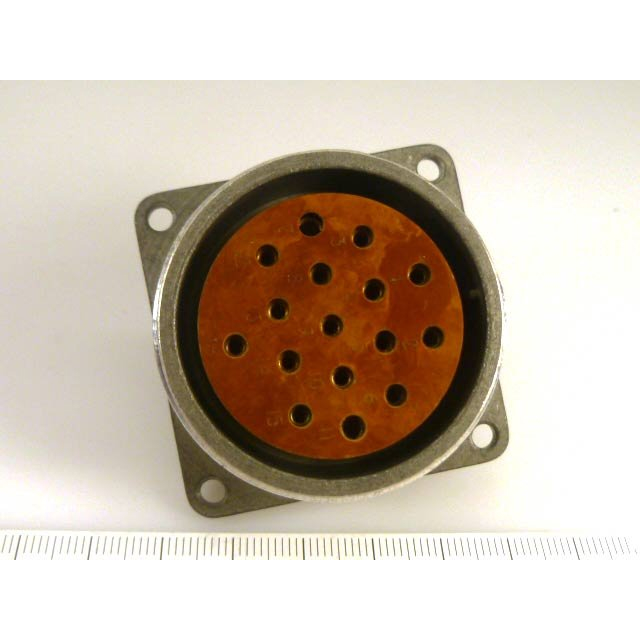

2РТТ40Б16Г23В (Э) — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ, пылебрызгозащищенного типа, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А на контакт) и 2 шт. диаметром 2,5 мм (ток до 35 А на контакт), с общей максимальной токовой нагрузкой до 190 А. Сопротивление контактов (серебряное покрытие) не превышает 2,5 мОм для Ø1,5 мм и 1,0 мОм для Ø2,5 мм, сопротивление изоляции — не менее 1000 МОм. Диапазон рабочих температур — от -60 до +100 °C, климатическое исполнение УХЛ 2.1, с возможностью работы при влажности 98% (+25 °C) и давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па.

Эта розетка блочного (приборного) типа с резьбовой фиксацией, предназначена для внутреннего объемного монтажа и устойчива к вибрациям (1–5000 Гц, 30 g), акустическим шумам (до 170 дБ) и ударам (до 1000 g однократным).

Надежность и применение

Количество сочленений-расчленений — до 500 циклов, минимальная наработка — 1000 часов, срок хранения — 15 лет. Производится в России (АО «Завод Элекон»), масса около 100 г, подходит для тяжелых условий эксплуатации в промышленных системах.
