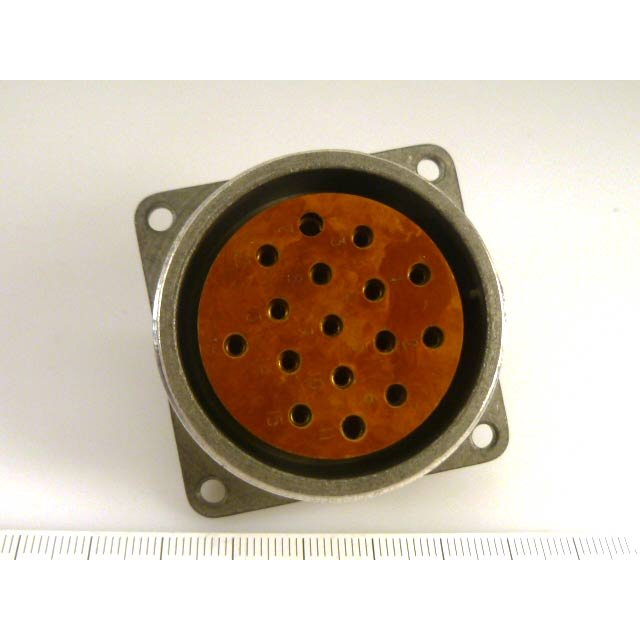

2РТТ40Б16Г23В (Э) — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ, пылебрызгозащищенного типа, предназначенная для работы в электрических цепях постоянного и переменного токов (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А на контакт) и 2 шт. диаметром 2,5 мм (ток до 35 А на контакт), с общей максимальной токовой нагрузкой до 190 А. Сопротивление контактов (серебряных) не превышает 2,5 мОм для Ø1,5 мм и 1,0 мОм для Ø2,5 мм, сопротивление изоляции — не менее 1000 МОм. Диапазон рабочих температур — от -60 до +100 °C, климатическое исполнение УХЛ 2.1, подходит для условий повышенной влажности (98% при +25 °C) и широкого диапазона давлений.

Эта розетка обеспечивает надежное резьбовое соединение, выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 30 g, многократные удары 150 g и однократные до 1000 g, а также акустические шумы до 170 дБ.

Применение

Используется в приборах и системах для внутреннего объемного монтажа, где требуется высокая надежность в суровых условиях, включая авиацию и промышленное оборудование. Производитель — АО «Завод Элекон» (Россия), соответствует ТУ ГЕ0.364.120. Минимальная наработка — 1000 часов, срок хранения — 15 лет.
