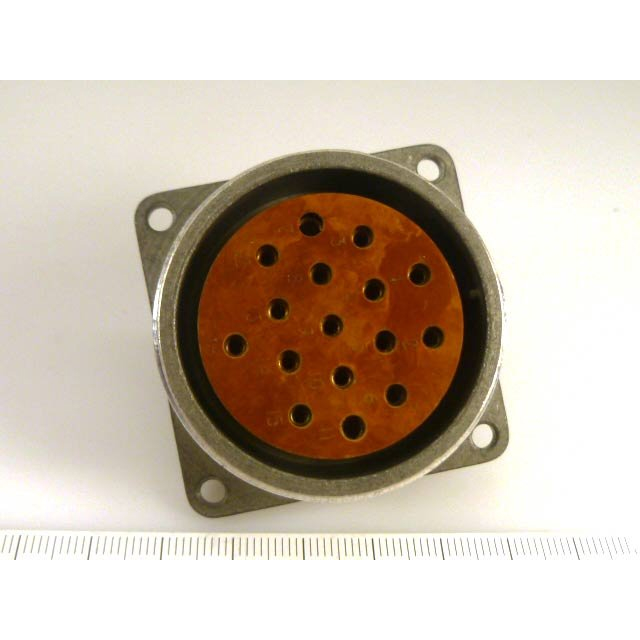

2РТТ40Б16Г23В (Э) — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ, пылебрызгозащищенного типа, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель имеет 16 контактов: 14 шт. диаметром 1,5 мм (ток до 20 А на контакт) и 2 шт. диаметром 2,5 мм (ток до 35 А на контакт), с общей токовой нагрузкой до 190 А. Сопротивление контактов — не более 2,5 мОм (Ø1,5 мм) и 1,0 мОм (Ø2,5 мм), материал контактов — серебро, сопротивление изоляции — не менее 1000 МОм. Выдерживает вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, удары до 1000 g.

Эта розетка предназначена для внутреннего объемного монтажа, с резьбовой фиксацией, климатическим исполнением УХЛ 2.1, рабочим диапазоном температур от -60 до +100 °С, влажностью до 98% при +25 °С и давлением от 1,33·10⁻⁴ до 50,6·10⁴ Па.

Применение

Используется в промышленных системах, включая аппаратуру с высокой нагрузкой, где требуется надежное соединение (не менее 500 сочленений-расчленений, наработка 1000 часов). Производитель — АО «Завод Элекон» (Россия), соответствует ТУ ГЕ0.364.120. Масса изделия около 100 г.
