Назначение соединителя 2РТТ40Б14В «5»

Соединитель 2РТТ40Б14В «5» представляет собой пылебрызгозащищённый цилиндрический низкочастотный соединитель блочного типа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель используется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Конструкция рассчитана на монтаж с экранированными и неэкранированными кабелями. Соединитель имеет резьбовое сочленение и одношпоночную поляризацию корпусов, что исключает неправильное подключение ответной части и обеспечивает надёжную фиксацию в сочленённом состоянии.

Конструктивные особенности

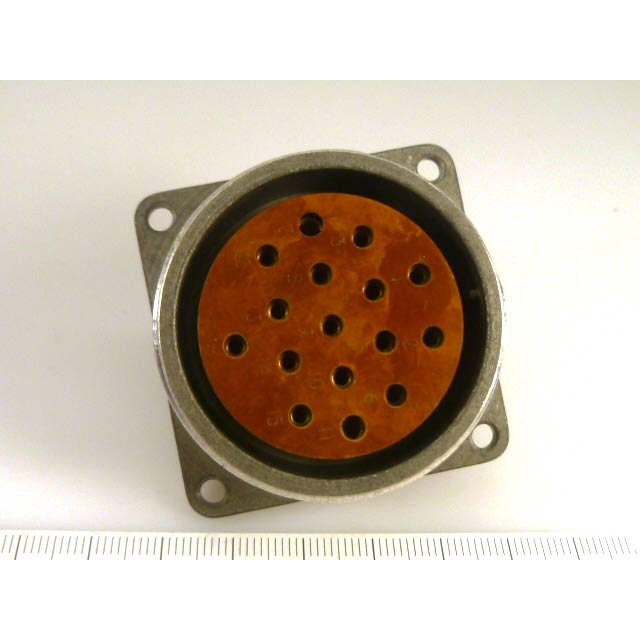

Данная модель является розеткой приборной блочного исполнения без патрубка, на что указывает буква «Б» в обозначении. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и высокую стойкость к коррозии. Изделие изготовлено во всеклиматическом исполнении по ТУ ГЕ0.364.120.

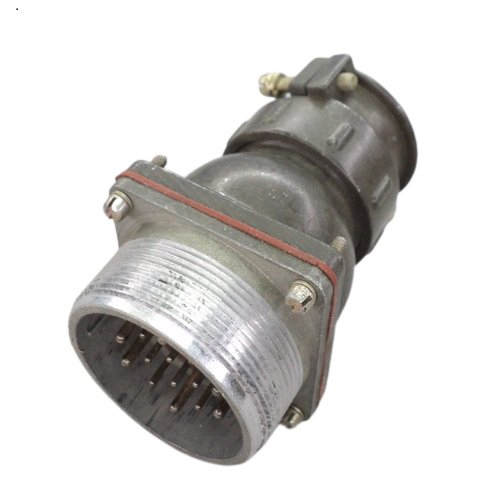

Соединитель взаимосочленяем с вилками ШР и 2РТ-А. Ответными вилками служат кабельные ШР40П14НГ2 или ШР40П14НГ2Н. Конструкция корпуса и резьбового замка обеспечивает многократное сочленение и расчленение без потери эксплуатационных характеристик.

Расшифровка обозначения

• 2РТТ — тип соединителя;
• 40 — условный размер корпуса;
• Б — блочный корпус;
• 14 — количество контактов;
• Г22 — сочетание контактов: 8 штук диаметром 1,5 мм и 6 штук диаметром 2,5 мм;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель оснащён четырнадцатью контактами, из которых восемь имеют диаметр 1,5 мм, а шесть — диаметр 2,5 мм. Токовая нагрузка на контакт диаметром 1,5 мм составляет 20 А, на контакт диаметром 2,5 мм — 35 А. Общий допустимый ток достигает 230 А при равномерном распределении нагрузки по контактам.

Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.

Стойкость к механическим воздействиям

• Вибрационная нагрузка: диапазон частот от 1 до 5000 Гц при ускорении 30 g;
• Ударная нагрузка одиночного действия: до 1000 g;
• Ударная нагрузка многократного действия: до 150 g;
• Количество циклов сочленения: не менее 500;
• Наработка: не менее 1000 часов.

Применение

Соединитель 2РТТ40Б14В «5» применяется в составе электро- и радиоаппаратуры, эксплуатируемой в условиях воздействия пыли и брызг. Всеклиматическое исполнение допускает использование изделия в широком диапазоне климатических условий, включая районы с холодным и умеренным климатом.

Блочное исполнение корпуса предназначено для приборной установки — соединитель монтируется на панель или корпус оборудования и обеспечивает разъёмное подключение кабельной вилки. Изделие подходит для построения внутриблочных и межблочных соединений в аппаратуре связи, измерительной технике, системах управления и электропитания.

Артикул изделия: 6281. Категория: 2РТТ40. Приёмка: «5». Год: 2022.
