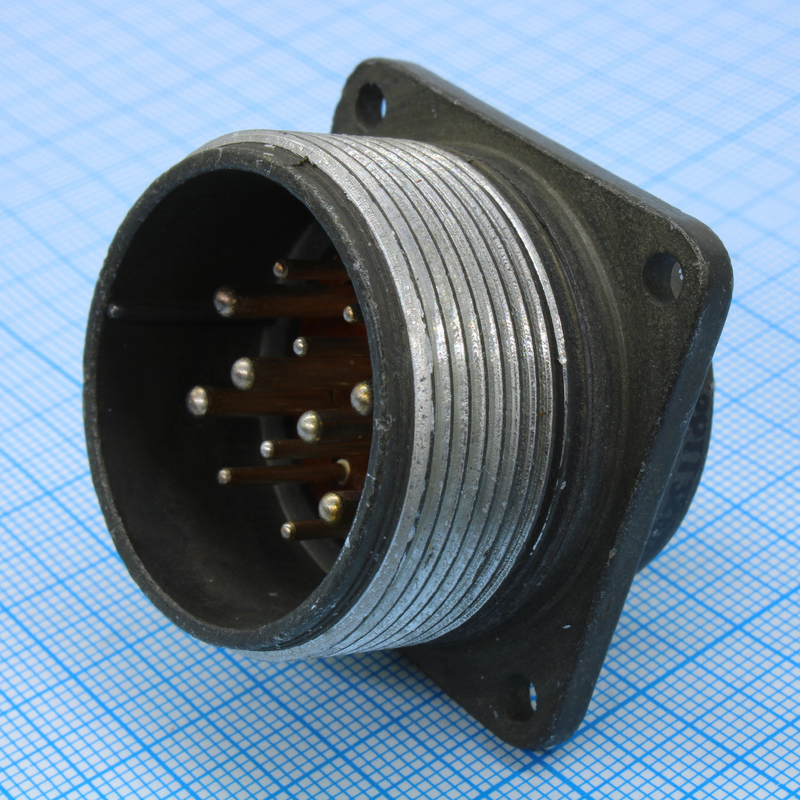

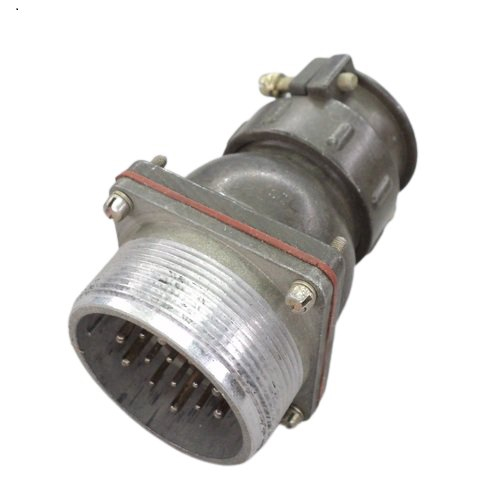

2РТТ40Б14Ш22В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ, блочная вилка без патрубка, предназначенная для объемного монтажа и работы в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение). Он является заменой блочной вилки ШР40П14ЭШ2 и взаимосочленяем с соединителями серии ШР согласно действующим техническим условиям.

Назначение и применение

• Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для линий питания и сигналов.

• Рассчитан на работу в цепях постоянного и переменного тока промышленной и повышенной частоты (до 3 МГц).

• Используется в составе блочных узлов, шкафов, стоек и приборов, где требуется резьбовая фиксация и повышенная механическая прочность.​

Конструкция и расшифровка обозначения

Обозначение 2РТТ40Б14Ш22В читается так: +3

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 40 — условный размер корпуса (соответствует размеру «40» у серии ШР).

• Б — вид корпуса: блочный (приборная вилка для установки на панель/блок).

• 14 — количество контактов.​

• Ш — часть соединителя: вилка.​

• 22 — условное обозначение сочетания контактов (группа по сечению и току).​

• В — всеклиматическое исполнение (работа в широком диапазоне климатических условий).

Конструктивные особенности:

• Корпус цилиндрический, сочленение — резьбовое, поляризация одношпоночная для защиты от ошибочного соединения.​

• Приборная вилка выполняется без патрубка, под объемный монтаж, возможна комплектация резиновыми кожухами, втулками и шайбами, что дает пылебрызгозащиту.​

Электрические и климатические характеристики

Для серии 2РТТ (включая 2РТТ40Б14Ш22В) указаны следующие типовые параметры:

• Максимальное рабочее напряжение: до 850 В (амплитудное значение).​

• Максимальная рабочая частота: до 3 МГц.​

• Сопротивление изоляции в нормальных условиях: не менее 1000 МОм.

• Рабочий диапазон температур окружающей среды: от −60 до +100 °C.

• Допускается смена температур до −60…+180 °C с учетом перегрева контактов.​

• Атмосферное пониженное давление: до 1,3×10⁻⁴ Па (1×10⁻⁶ мм рт. ст.).

По надежности:

• Минимальная наработка: не менее 1000 ч.

• Допустимое число циклов сочленений‑расчленений: до 500.

• Минимальный срок сохраняемости: 15 лет.

Механическая стойкость:

• Вибрация: 1–1000 Гц, ускорение до 100 м/с² (10 g).​

• Одиночные удары: до 10000 м/с² (1000 g).​

• Многократные удары: до 1500 м/с² (150 g).​

• Линейные нагрузки: до 2000 м/с² (200 g).​

Совместимость и замена ШР40П14ЭШ2

Соединители 2РТТ конструктивно взаимосочленяемы с соединителями серии ШР и 2РТ‑А по соответствующим ТУ (ГЕ0.364.107ТУ и ГЕ0.364.118ТУ). Вилка 2РТТ40Б14Ш22В по размерам и электрическим параметрам применяется как замена блочной/приборной вилки ШР40П14ЭШ2, которая также рассчитана на напряжение до 850 В, частоту до 3 МГц и использование в аппаратуре общего назначения.
