Назначение и область применения

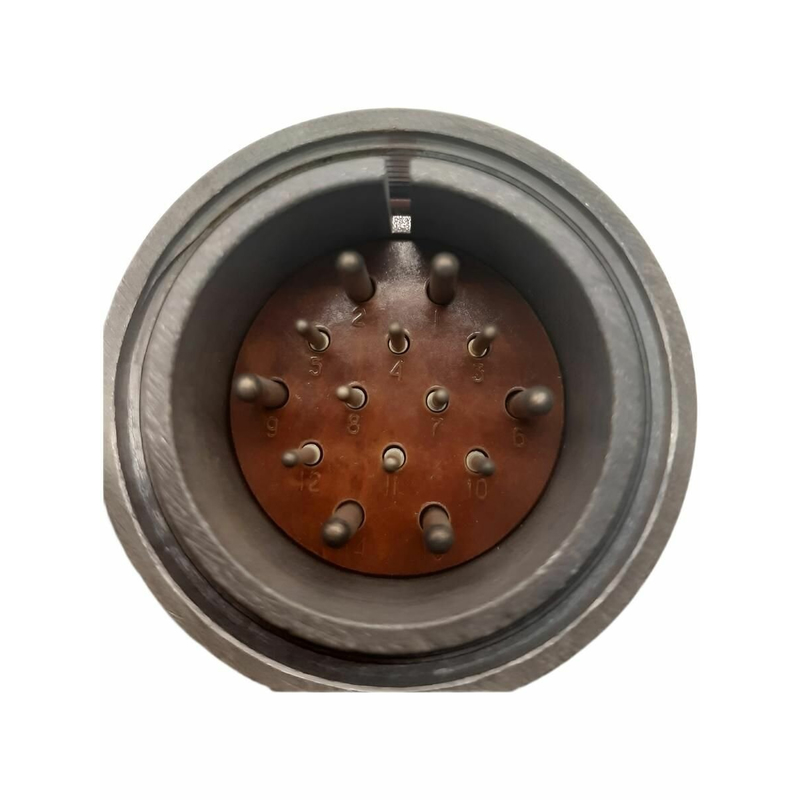

Цилиндрический низкочастотный электрический соединитель 2РТТ40Б14Ш22В представляет собой блочную вилку пылебрызгозащищенного типа, предназначенную для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие разработано как прямая замена разъема ШР40П14ЭШ2 и полностью взаимосочленяемо с ответными частями серии ШР.

Соединитель ориентирован на применение в электронной, радиотехнической и контрольно-измерительной аппаратуре, где требуется надежное разъемное соединение для внутреннего монтажа. Конструкция блочного исполнения предполагает установку вилки непосредственно на корпус прибора или монтажную панель, что обеспечивает удобный доступ для подключения внешних кабельных сборок и проведения регламентных работ.

Изделие соответствует требованиям технических условий ГЕ0.364.120 и рассчитано на длительную эксплуатацию в составе ответственного оборудования.

Технические характеристики

Соединитель 2РТТ40Б14Ш22В имеет 14 контактов с сочетанием 22 и условный размер корпуса 40. Контактная группа выполнена из серебра, что гарантирует стабильно низкое переходное сопротивление и высокую стойкость к окислению в процессе многократных сочленений.

Электрические параметры

• Максимальное рабочее напряжение — до 850 В (амплитудное значение до 700 В по отдельным спецификациям).
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.
• Рабочий диапазон частот — до 3 МГц.
• Число сочленений-расчленений — 500 циклов.

Механическая устойчивость

• Вибрационные нагрузки — до 100 м/с² в диапазоне частот от 1 до 1000 Гц.
• Одиночные ударные воздействия — до 10000 м/с².
• Многократные удары — до 1500 м/с².
• Линейные (центробежные) нагрузки — до 2000 м/с².

Климатическое исполнение и надежность

Литера «В» в обозначении указывает на всеклиматическое исполнение изделия. Соединитель сохраняет работоспособность в широком диапазоне внешних воздействий и пригоден для эксплуатации в различных климатических зонах.

Допустимые условия эксплуатации

• Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
• Кратковременный нагрев с учетом перегрева контактов — до плюс 180 градусов Цельсия.
• Повышенная относительная влажность воздуха — до 98 процентов при температуре плюс 40 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 на 10 в минус четвертой степени Па.

Показатели долговечности

• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Конструктивные особенности и совместимость

Блочная вилка 2РТТ40Б14Ш22В имеет корпус условного размера 40, что определяет ее габаритные и присоединительные размеры. Изделие конструктивно и электрически совместимо с вилками серии ШР, в частности с моделью ШР40П14ЭШ2, и может применяться без доработки ответных частей.

Пылебрызгозащищенное исполнение обеспечивает защиту контактной группы от попадания пыли и водяных брызг, что расширяет область применения соединителя в оборудовании, работающем в производственных помещениях и полевых условиях. Серебряное покрытие контактов дополнительно повышает коррозионную стойкость и снижает вероятность отказа при длительном хранении и эксплуатации.
