Назначение и область применения соединителя 2РТТ40Б14Ш22В «ОС»

Соединитель 2РТТ40Б14Ш22В «ОС» представляет собой цилиндрический низкочастотный электрический разъём серии 2РТТ, предназначенный для работы в сложных климатических и механических условиях. Изделие используется в электрических цепях постоянного и переменного тока для подключения приборов, блоков и смежных устройств в составе радиоэлектронной и бортовой аппаратуры.

Разъём относится к категории блочных соединителей: контактный блок крепится непосредственно на приборный блок, что обеспечивает надёжную фиксацию и удобство монтажа в составе стационарных установок. Изделие выпускается во всеклиматическом исполнении и допускает применение в тропических и холодных регионах, на борту летательных аппаратов, в приборных блоках и стационарных установках.

Конструктивные и технические особенности

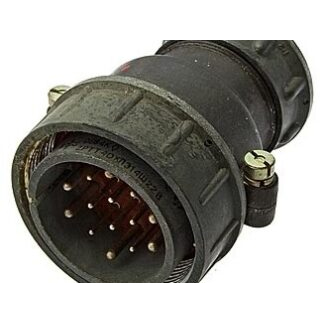

Соединитель 2РТТ40Б14Ш22В «ОС» является вилкой штыревого типа с резьбовой фиксацией сочленённого положения. Буква «Б» в обозначении указывает на блочное исполнение корпуса, буква «Ш» — на штыревой тип контактов. Количество контактов составляет 14, сочетание контактов — 22 по каталогу серии 2РТТ.

Корпус изделия выполнен из металла, изолятор — из теплостойкого карболита. Разъём негерметичный, всеклиматический. Буквенная комбинация «ОС» в обозначении указывает на особенность приёмки и контроля изделия по техническим условиям, что влияет на объём и глубину проверки, но не меняет конструктивных характеристик разъёма.

Электрические параметры

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В
• Максимальная рабочая частота — до 3 МГц
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм
• Максимальная токовая нагрузка на одиночный контакт — до 20 А для диаметра 1,5 мм
• Максимальная токовая нагрузка на одиночный контакт — до 35 А для диаметра 2,5 мм
• Суммарная токовая нагрузка — порядка 230 А

Эксплуатационные характеристики и надёжность

Соединитель рассчитан на работу в широком диапазоне температур окружающей среды: от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия и к перепадам температур.

Разъём сохраняет работоспособность при воздействии вибрации и синусоидальных виброускорений, а также в условиях пониженного давления до порядка 1,3 умноженное на 10 в минус четвёртой степени паскаля. Минимальная наработка составляет 1000 часов, допускаемое количество сочленений и расчленений — 500 циклов, минимальный срок сохраняемости — 15 лет.
