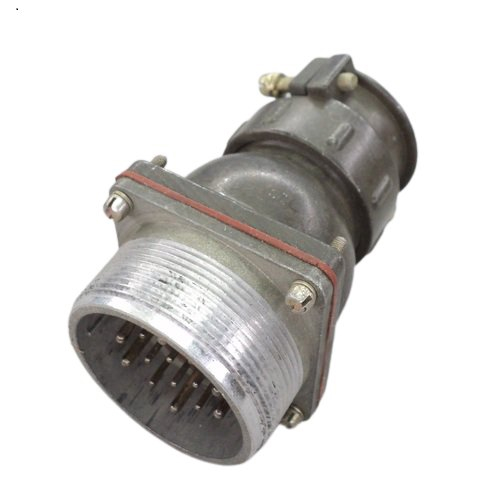

2РТТ40Б-14Ш-22В — это приборная вилка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для соединения электрических цепей в электро- и радиоаппаратуре.

Описание

Это блочный соединитель без патрубка с резьбовой фиксацией, всеклиматического исполнения (индекс "В"), который работает в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 700–850 В. Он состоит из вилки и розетки, где данная модель — вилка с 14 контактами (индекс "14Ш"), диаметром от 1,5 до 9 мм в зависимости от комплектации. Условный размер корпуса — 40 мм. +3

Характеристики

Соединитель рассчитан на ток до 20–35 А на контакт (в зависимости от диаметра), с сопротивлением изоляции не менее 1000–5000 МОм в нормальных условиях.

• Рабочая температура: от -60 до +100 °С, с кратковременными скачками до +180 °С.

• Вибрация: 1–1000 Гц, ускорение до 100 м/с² (10 g).

• Удары: одиночные до 10000 м/с² (1000 g), многократные до 1500 м/с² (150 g).

Минимальная наработка — 1000 часов, срок службы — 500 сочленений-расчленений, сохраняемость — 15 лет. Работает при пониженном давлении до 1,3×10⁻⁴ Па и влажности до 98% при +40 °С.
